变电站设计计算涉及大量公式：短路电流计算、变压器容量与阻抗校验、无功补偿容量、继电保护整定、导体与设备选择、接地与防雷等。本文汇编 220kV、110kV、10kV 变电站设计中的常用计算公式，按类整理、一页一图，便于工程设计时快速查阅比对。

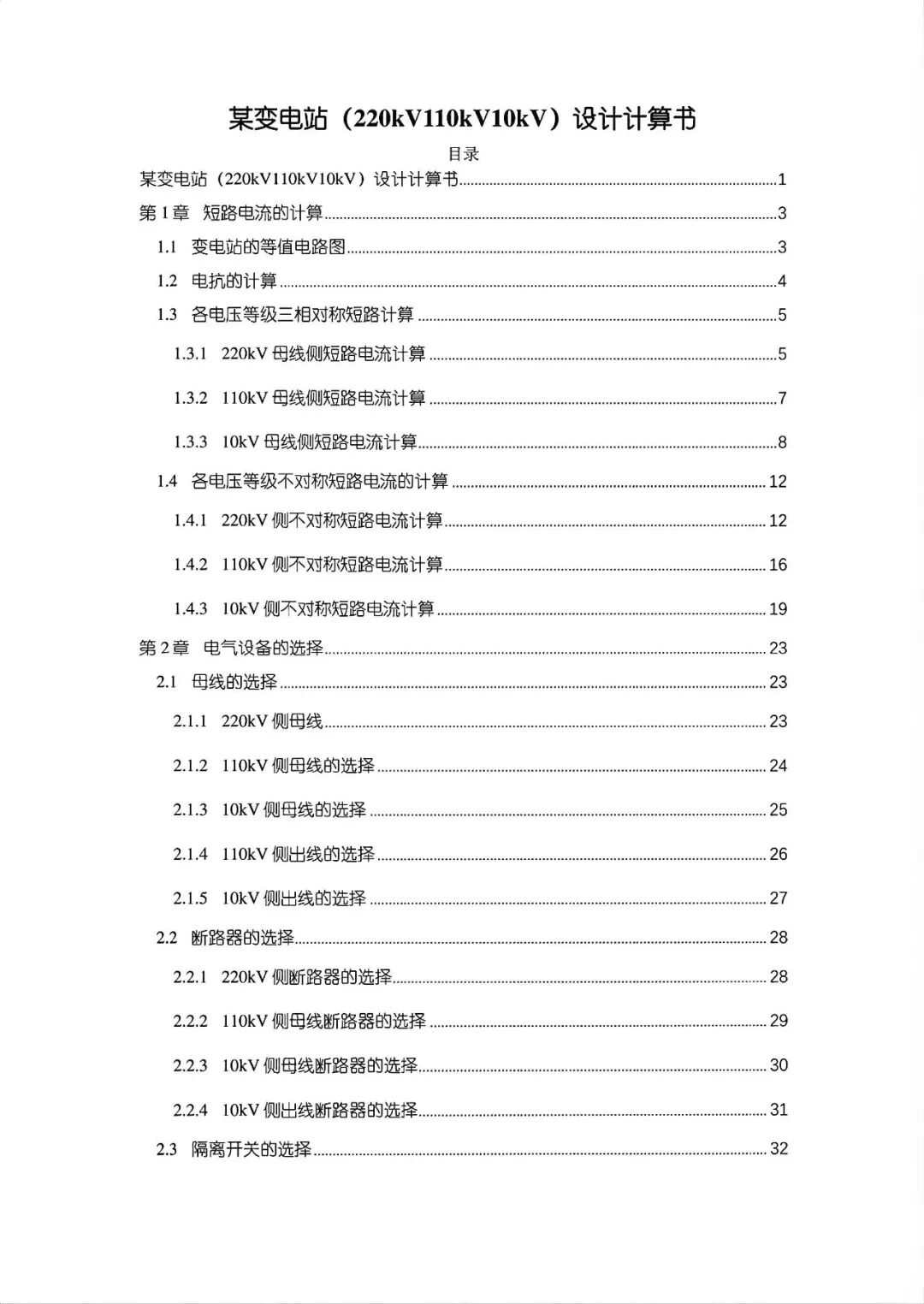

变电站设计计算公式（1）

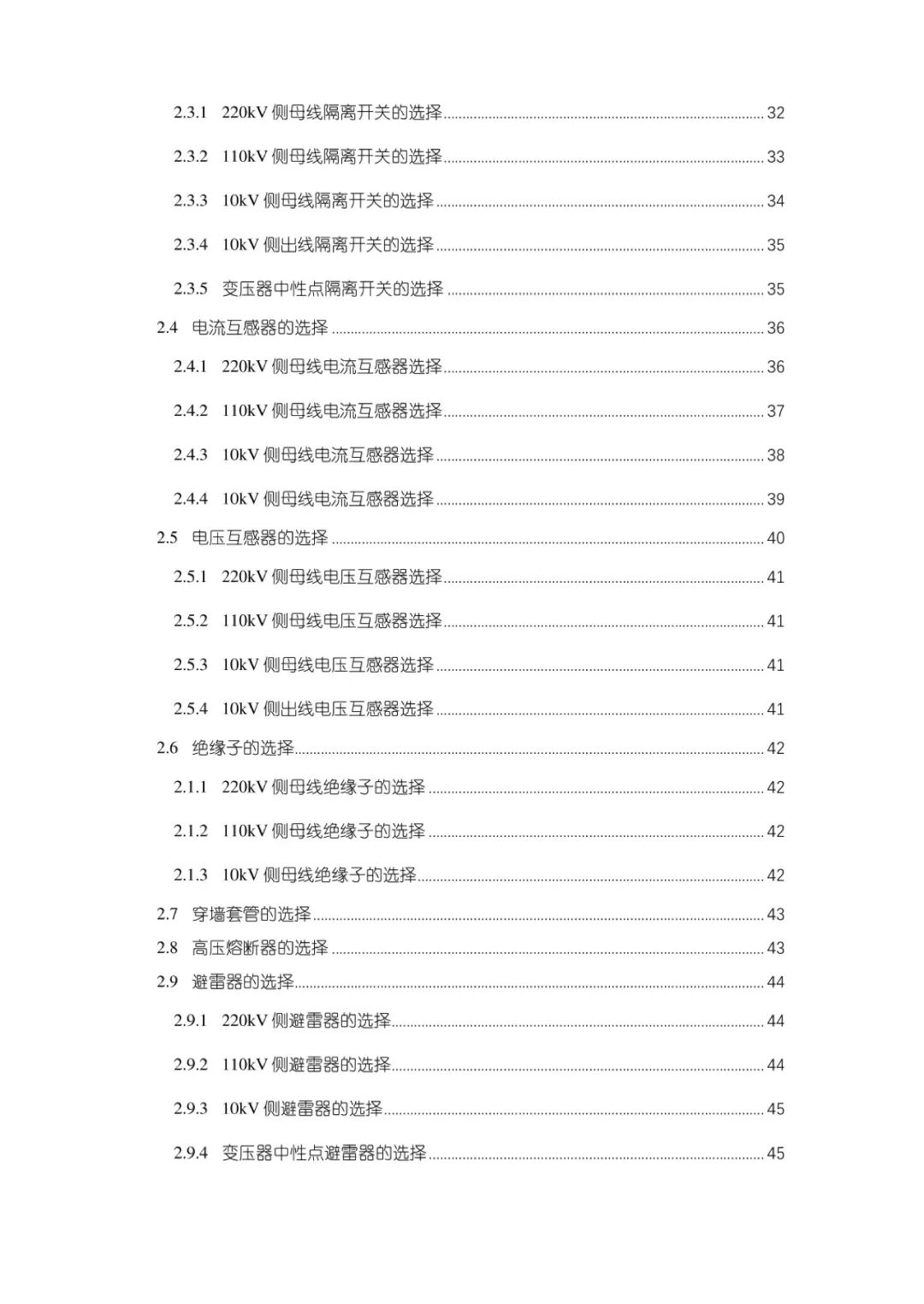

变电站设计计算公式（2）

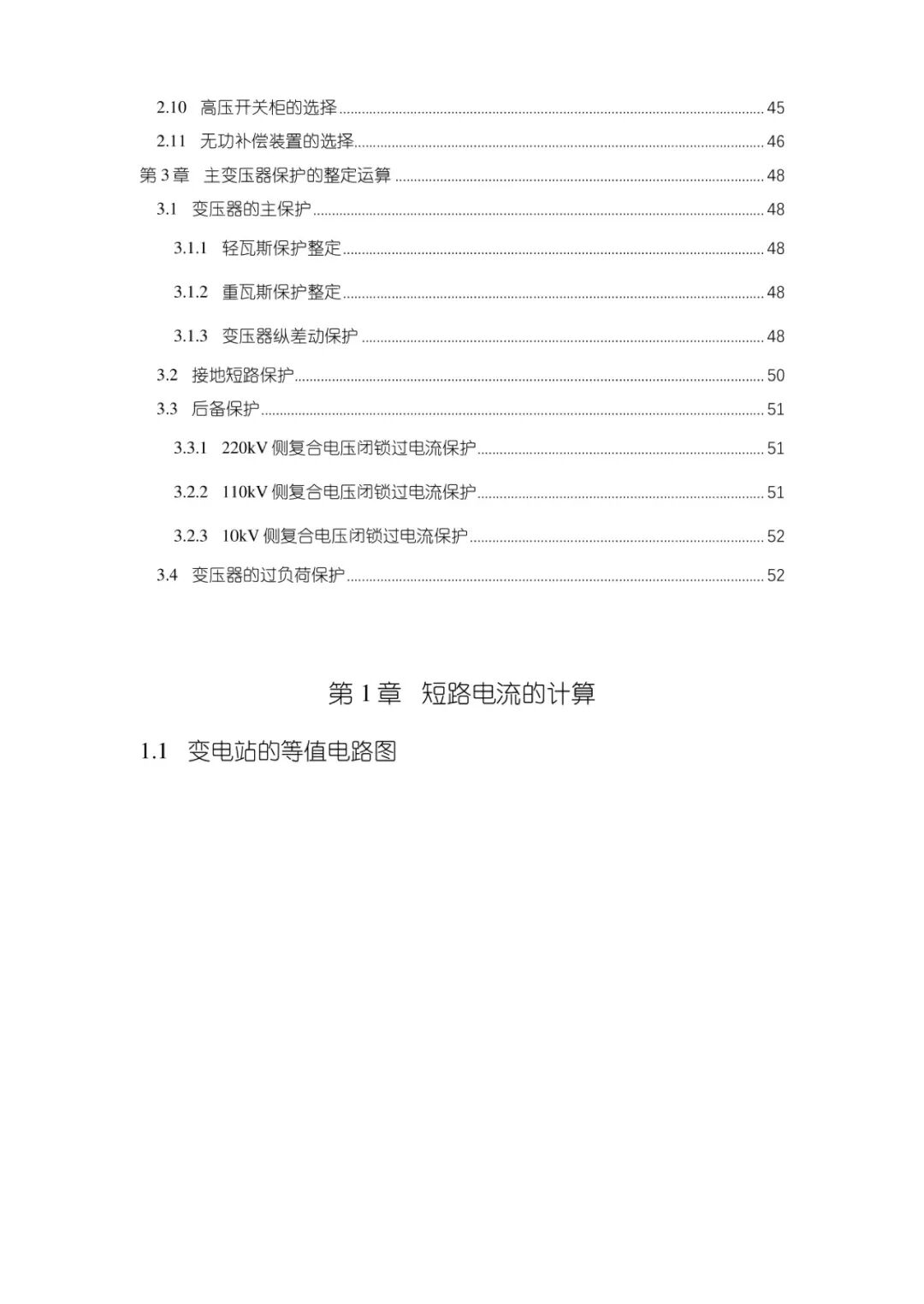

变电站设计计算公式（3）

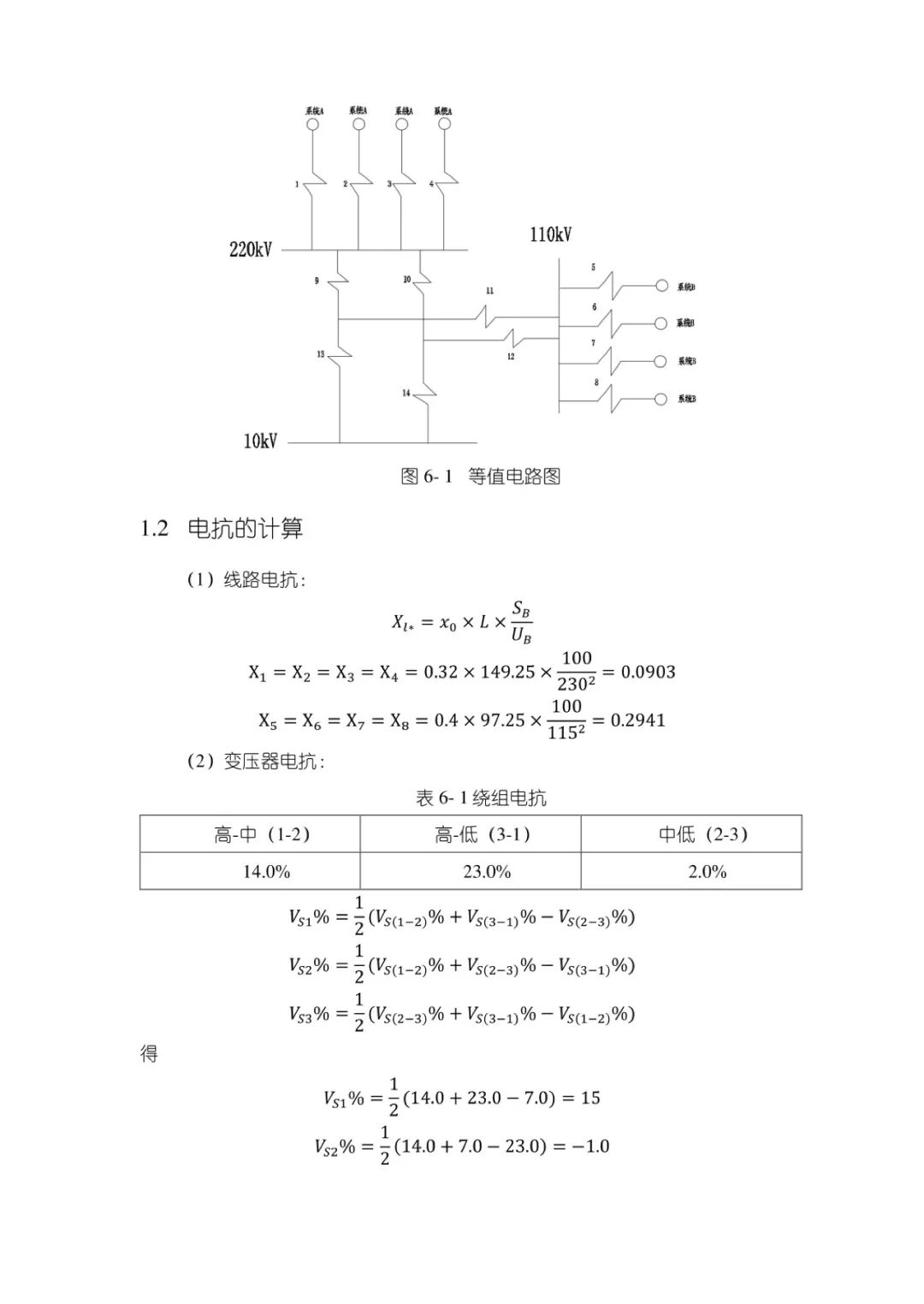

变电站设计计算公式（4）

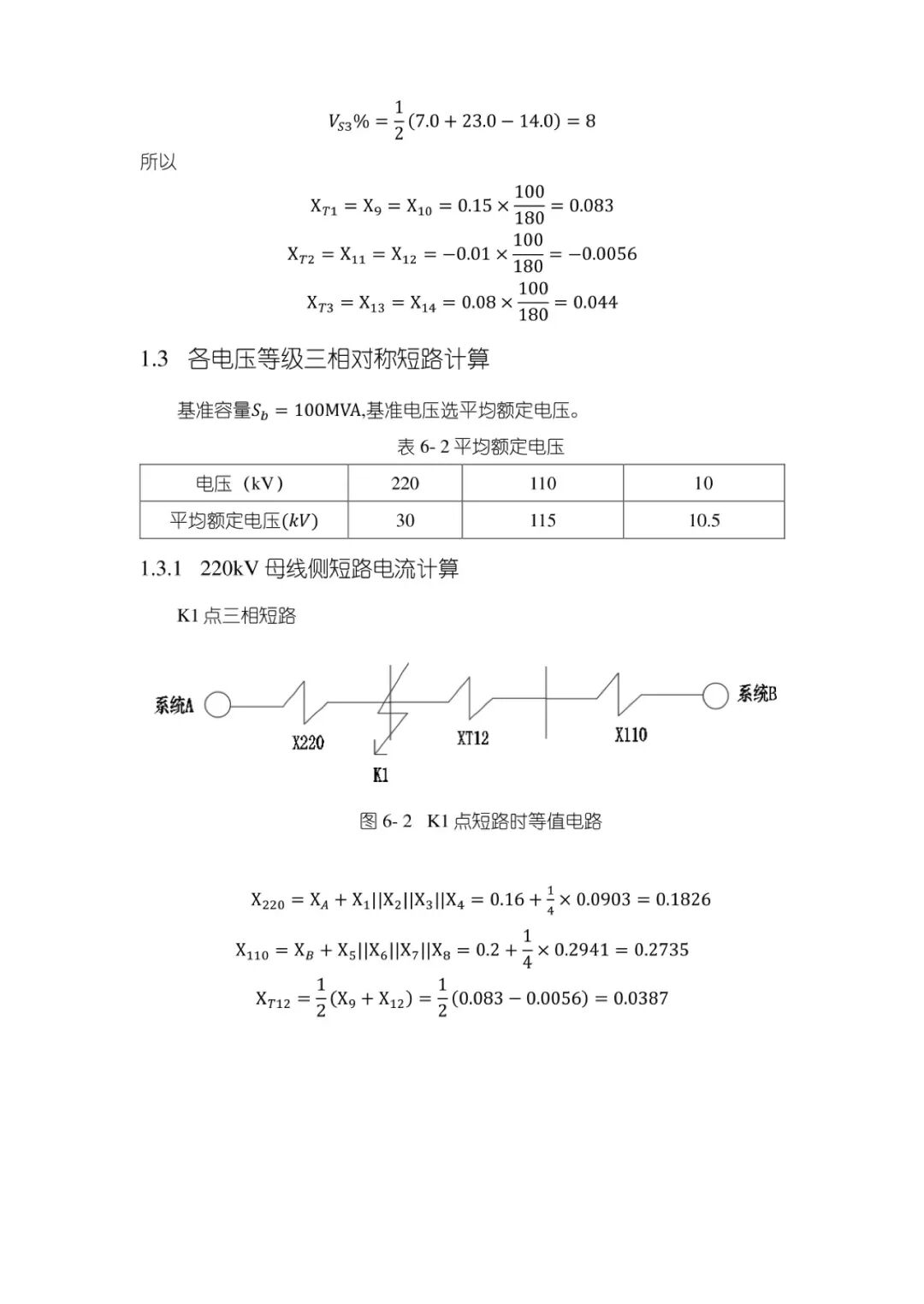

变电站设计计算公式（5）

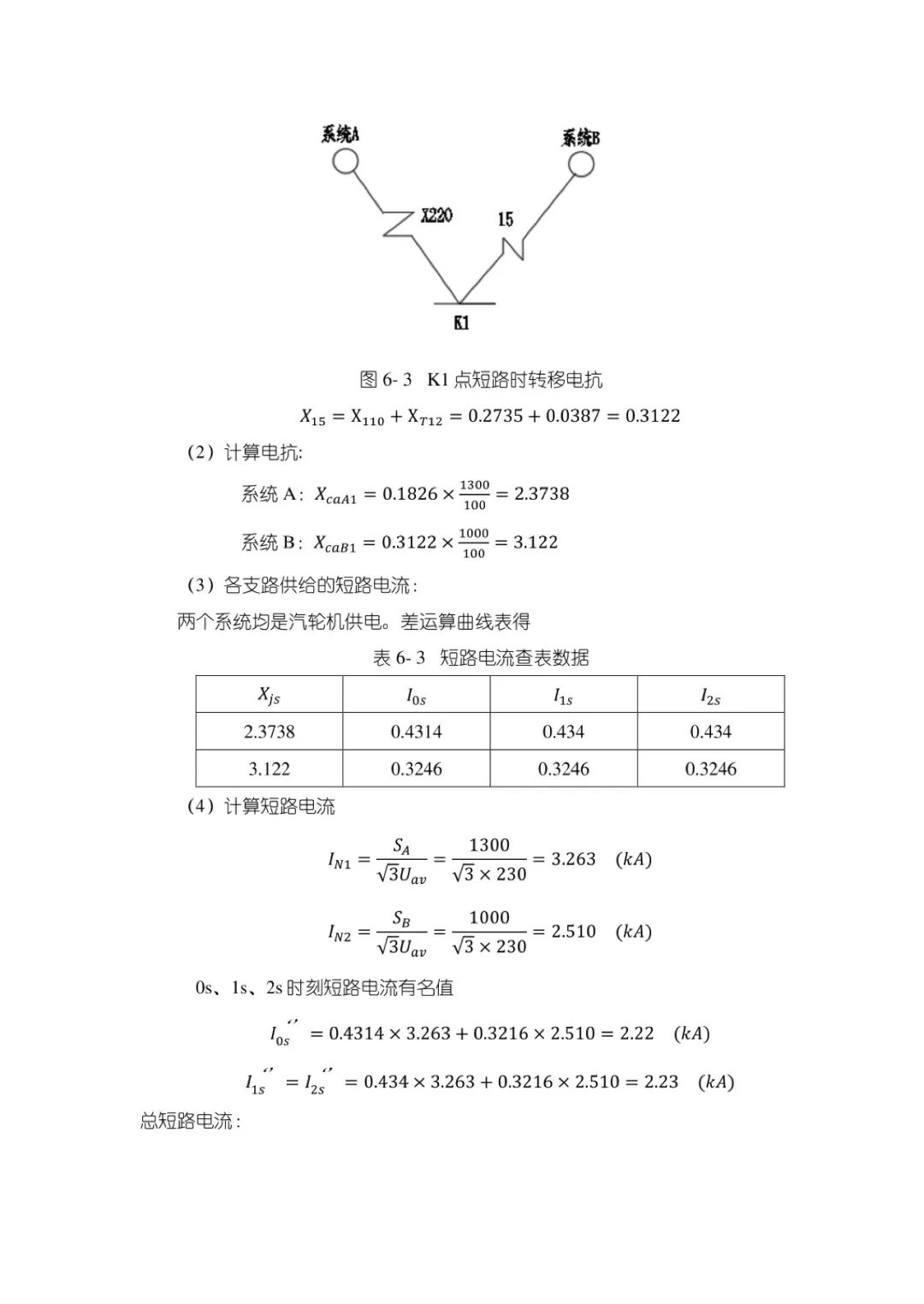

变电站设计计算公式（6）

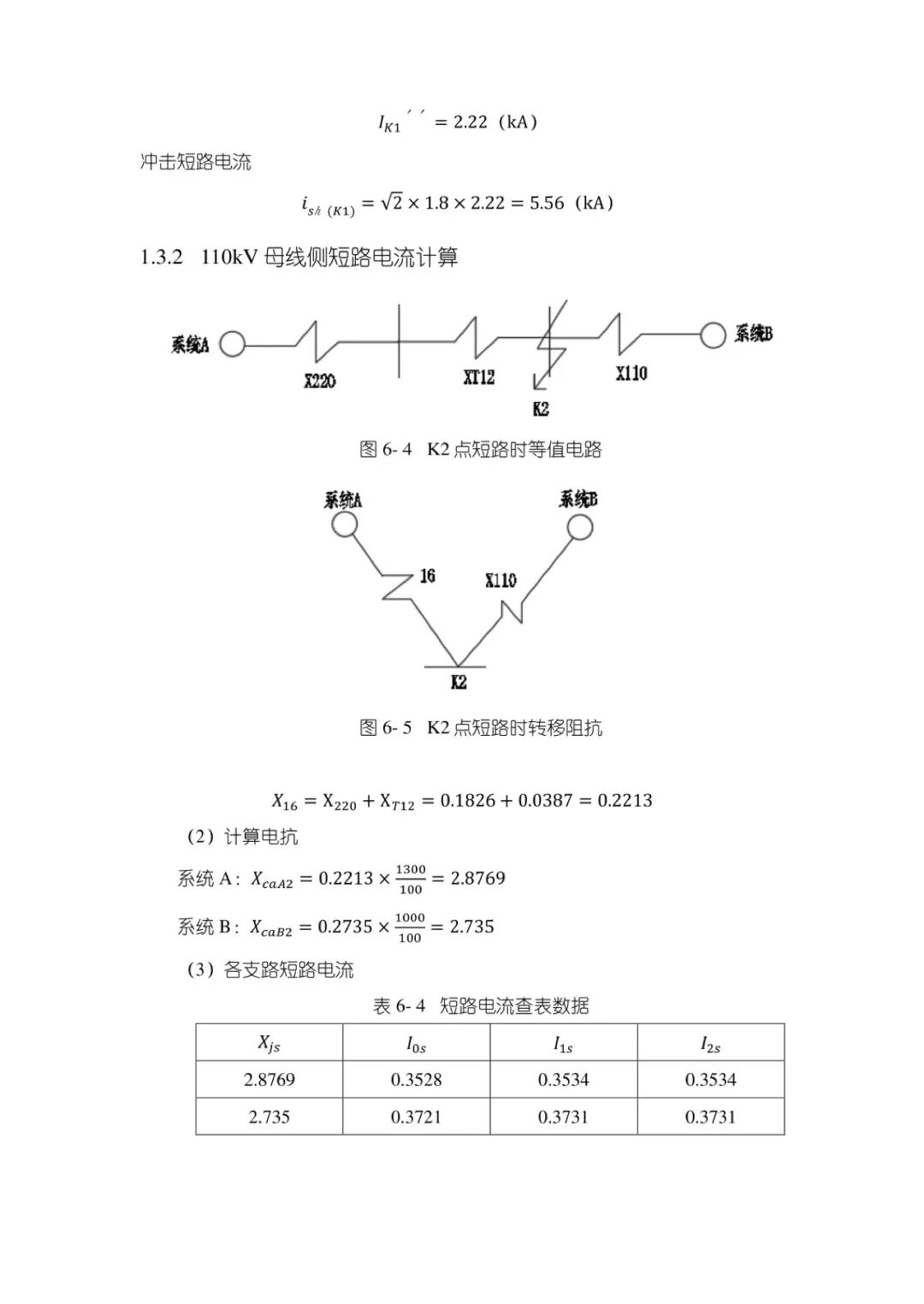

变电站设计计算公式（7）

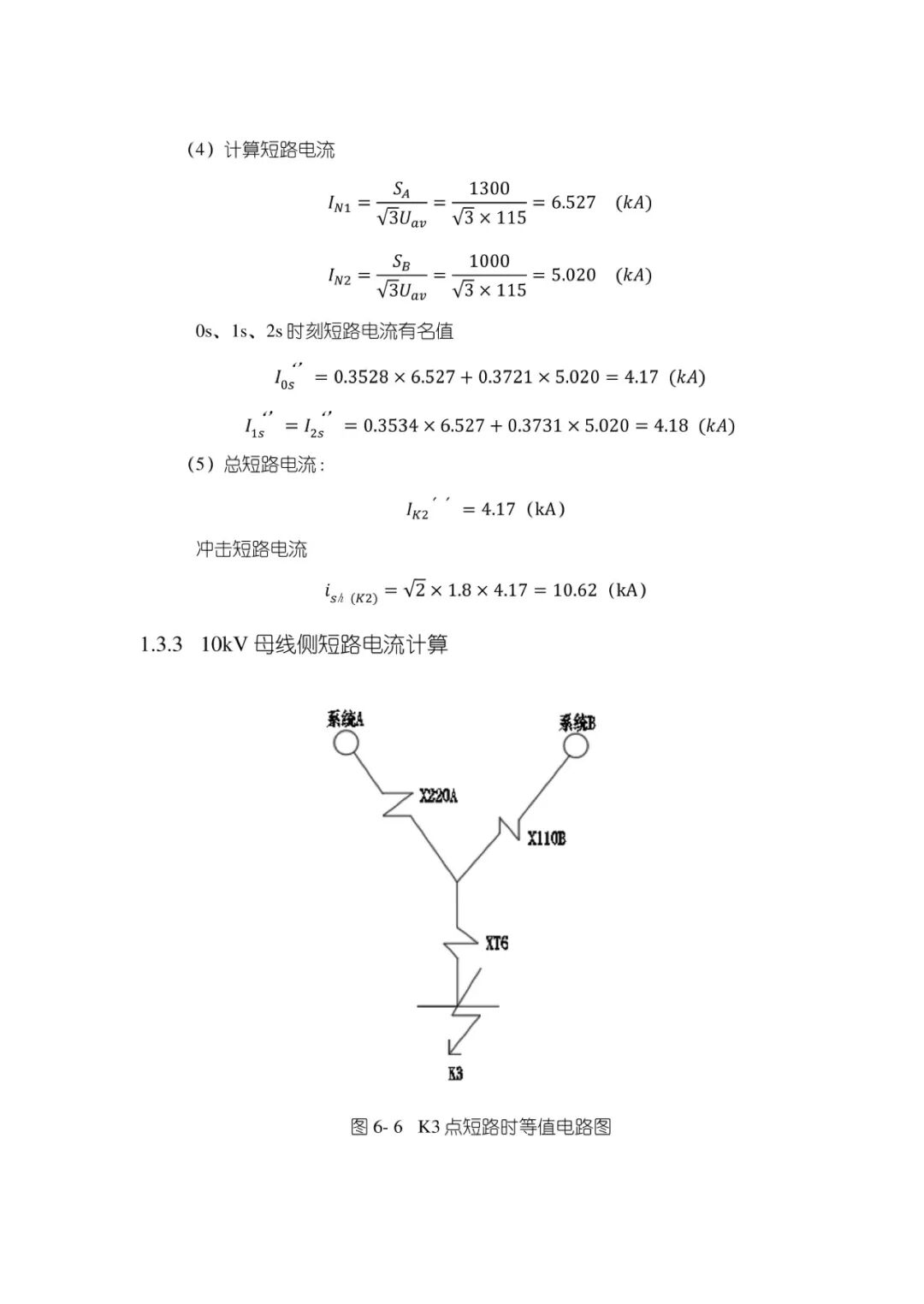

变电站设计计算公式（8）

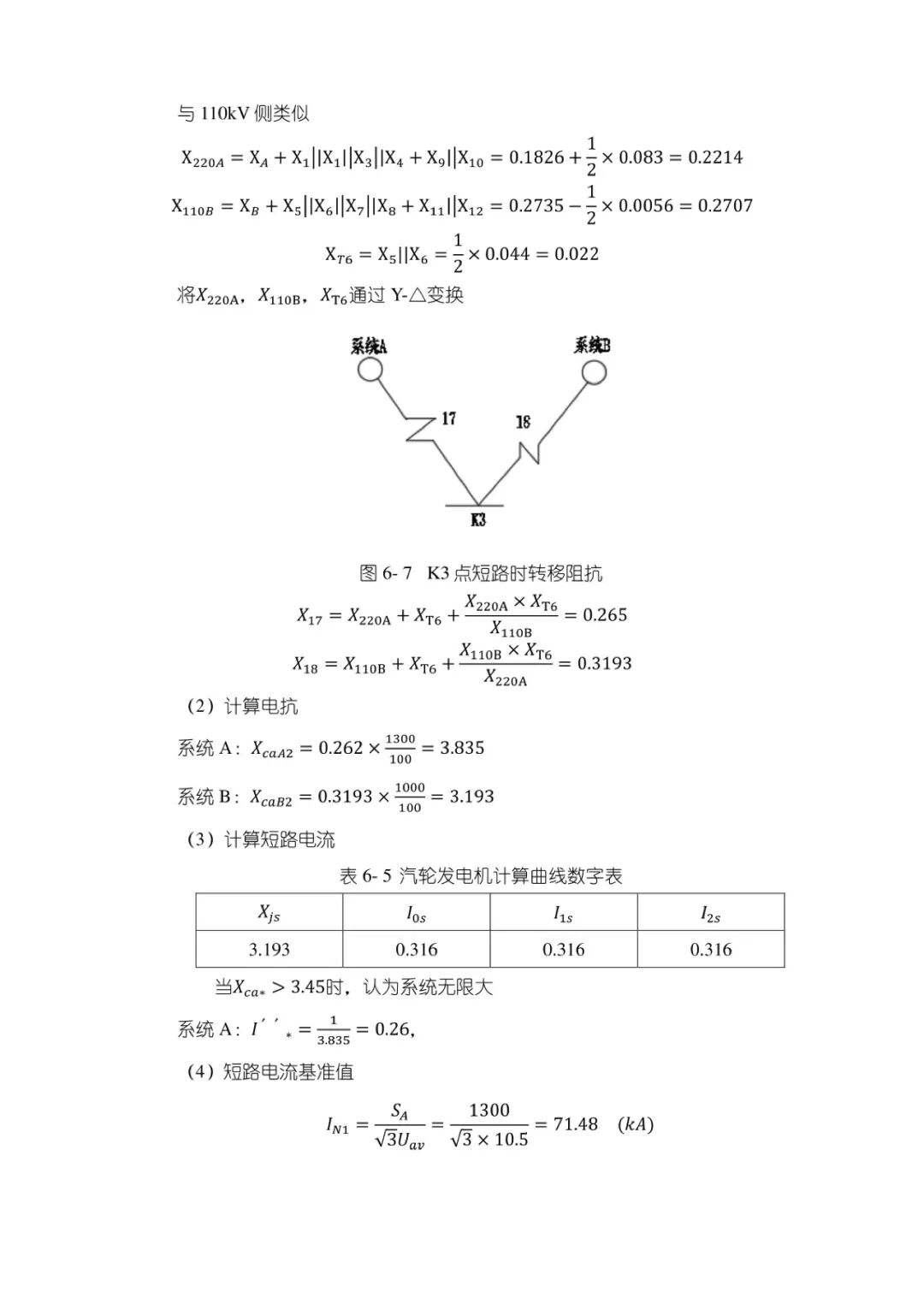

变电站设计计算公式（9）

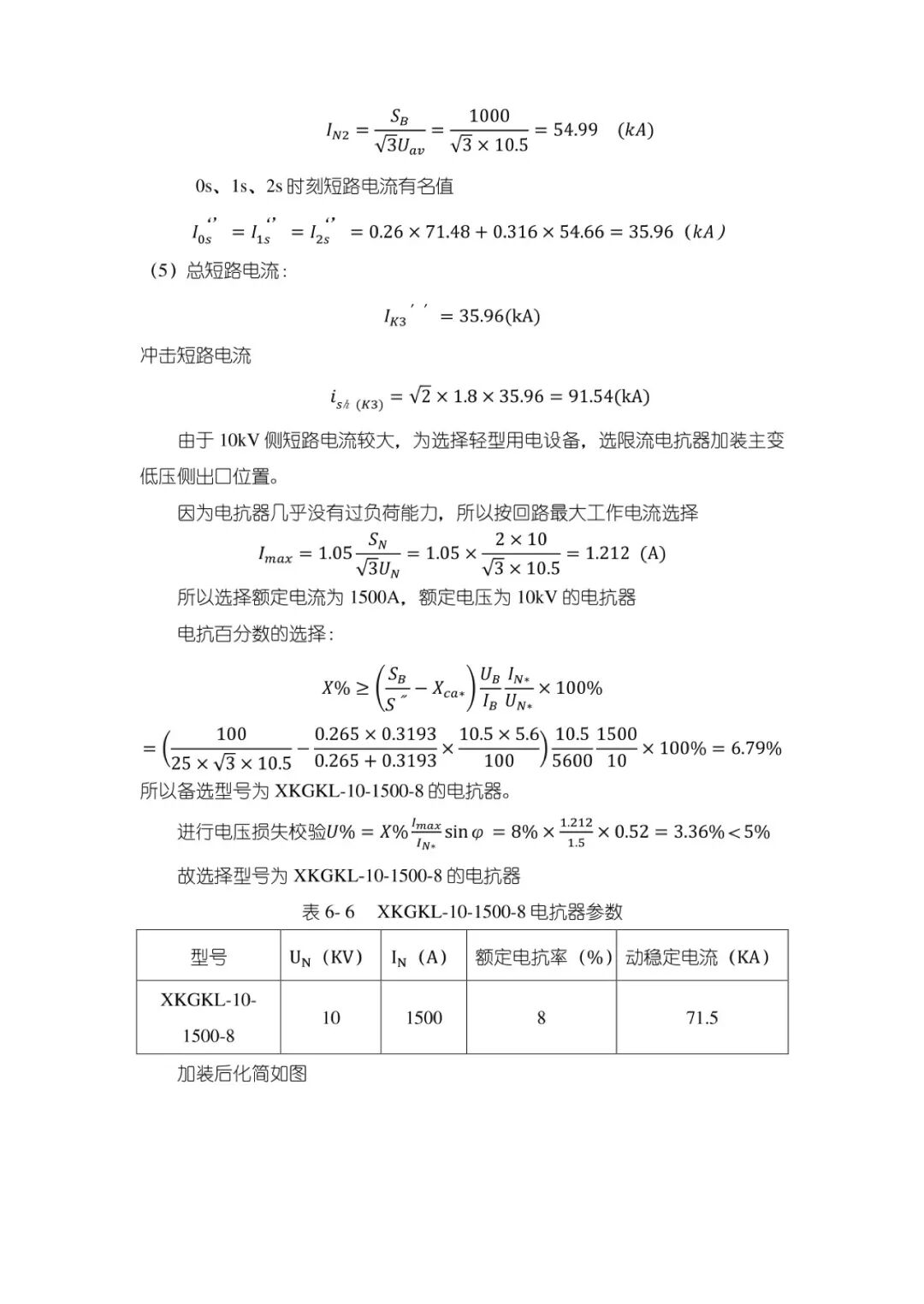

变电站设计计算公式（10）

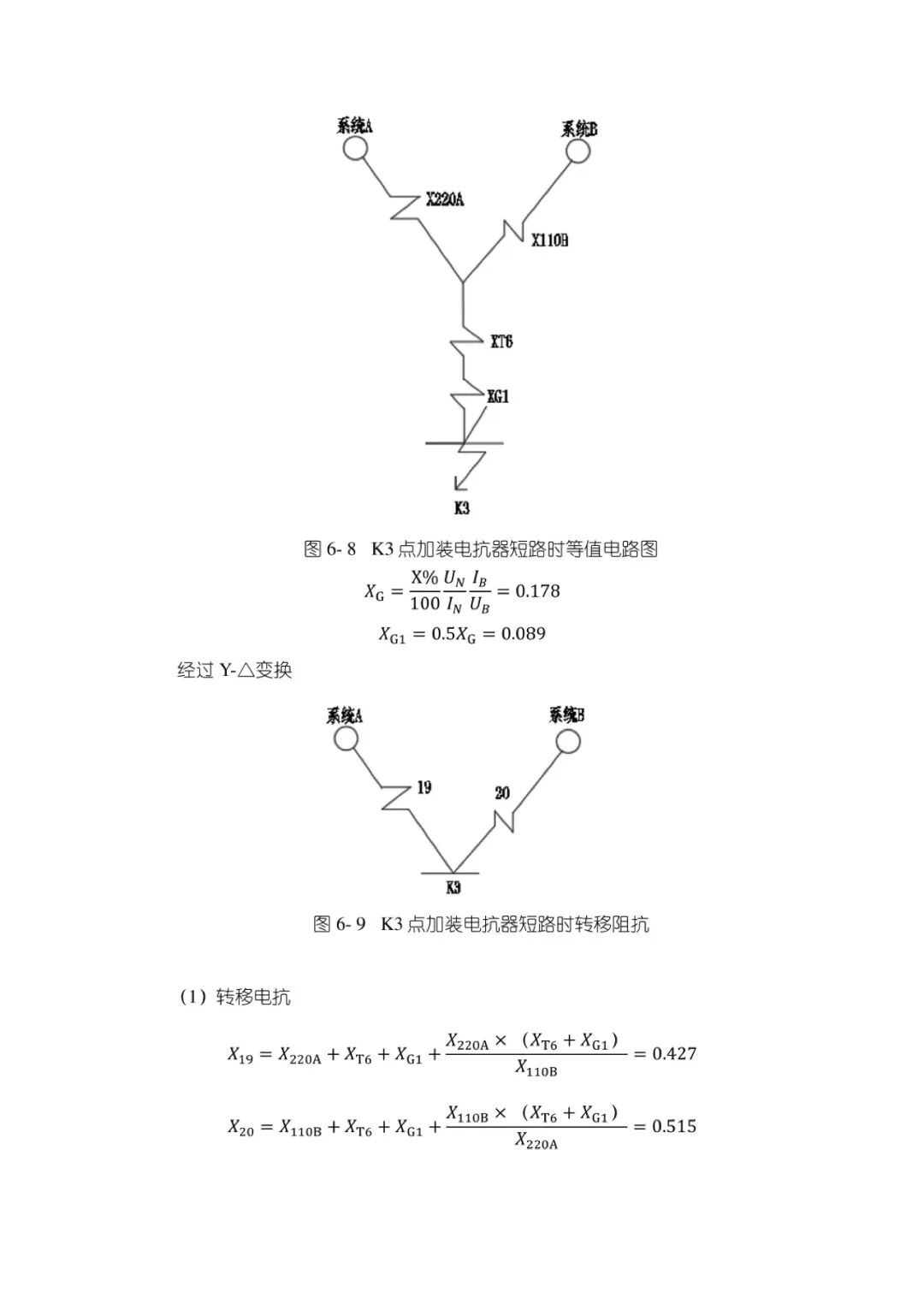

变电站设计计算公式（11）

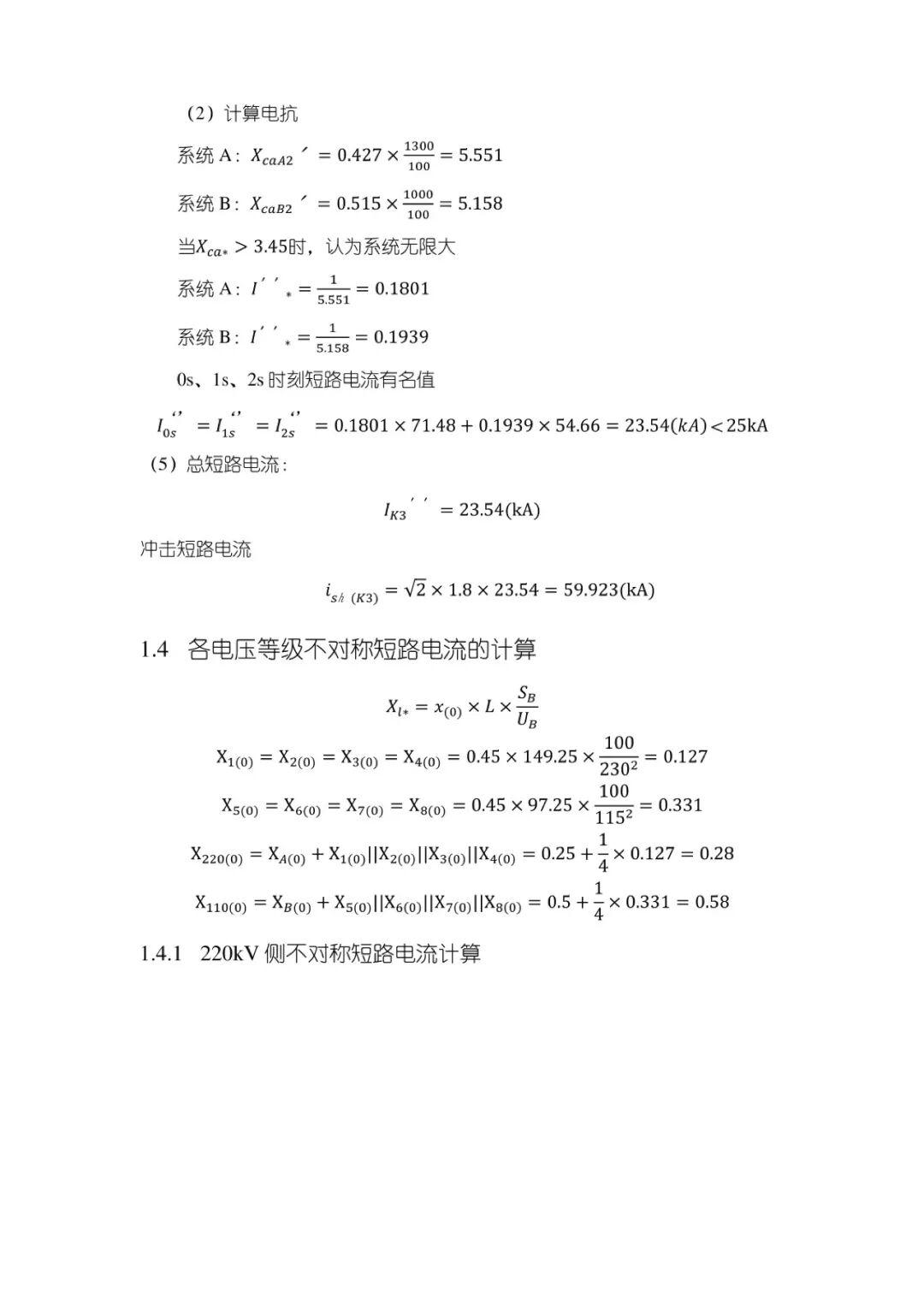

变电站设计计算公式（12）

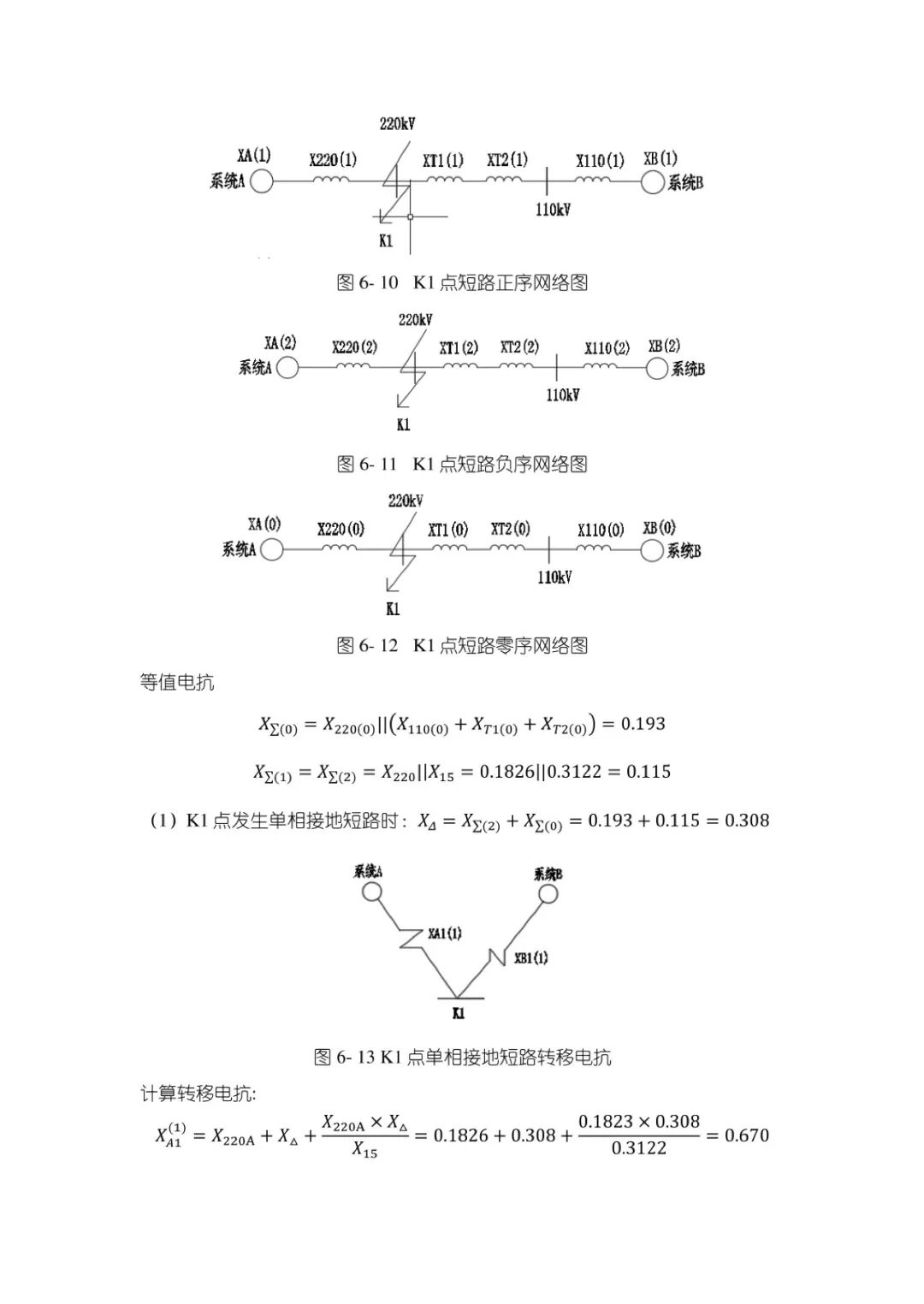

变电站设计计算公式（13）

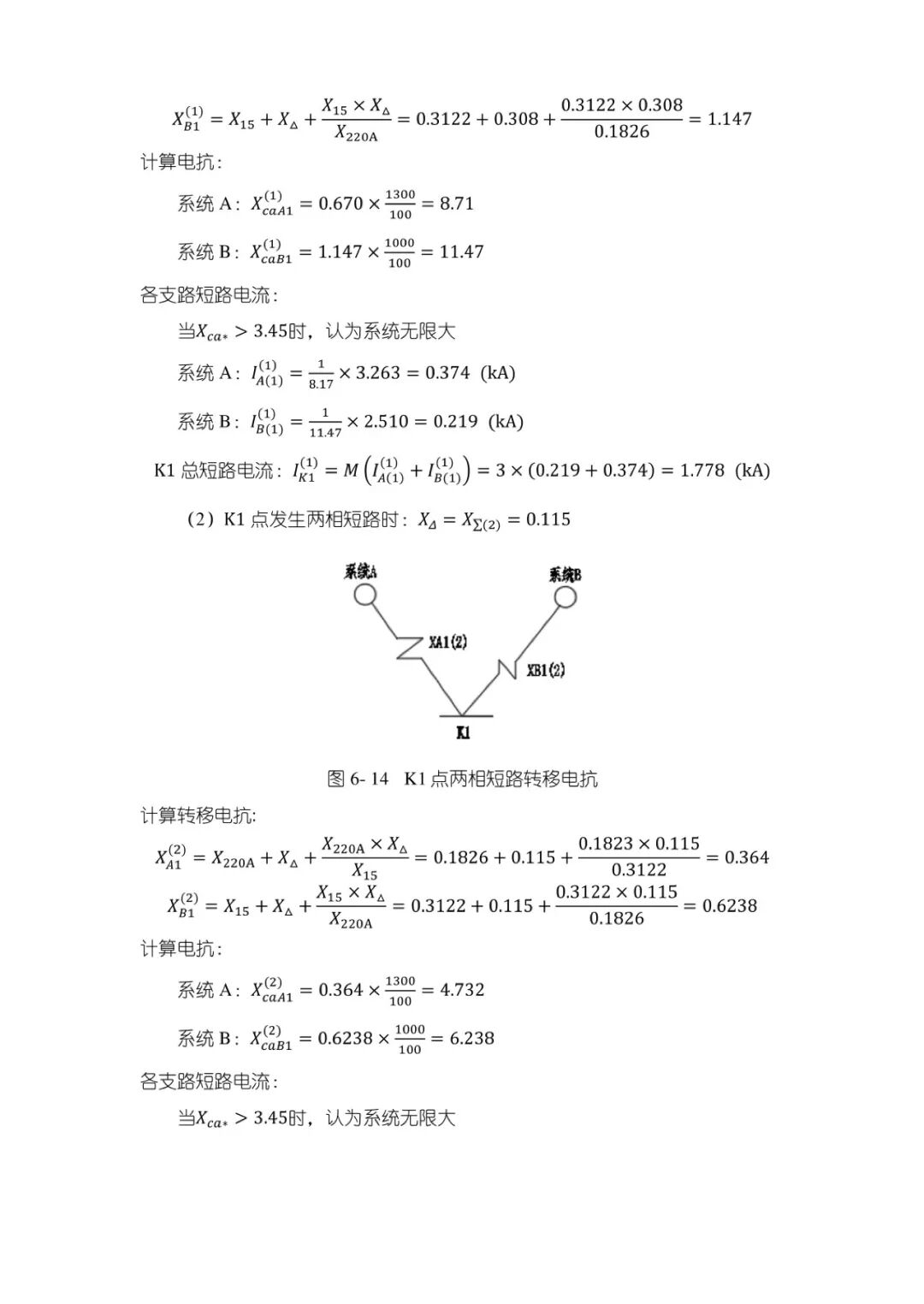

变电站设计计算公式（14）

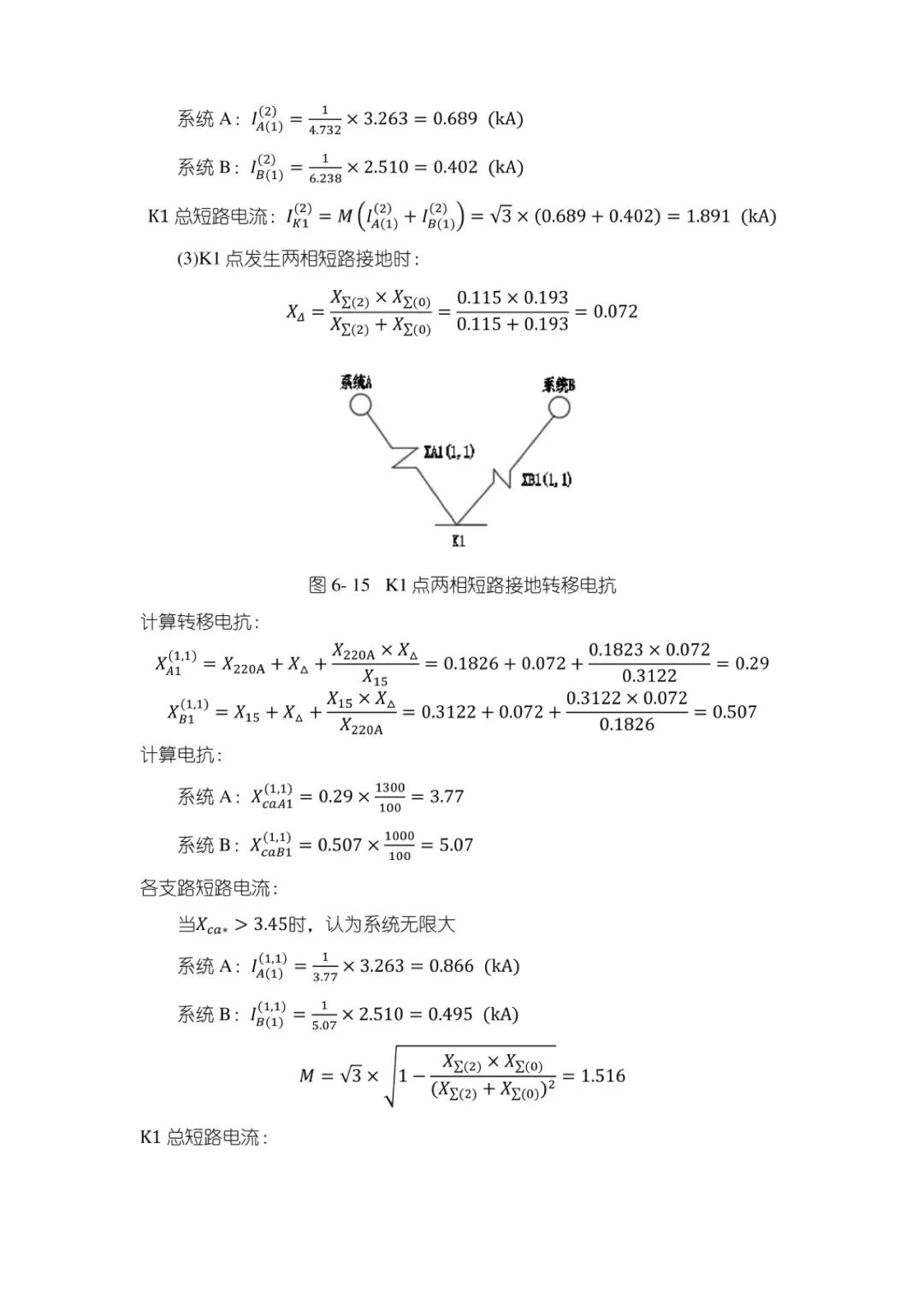

变电站设计计算公式（15）

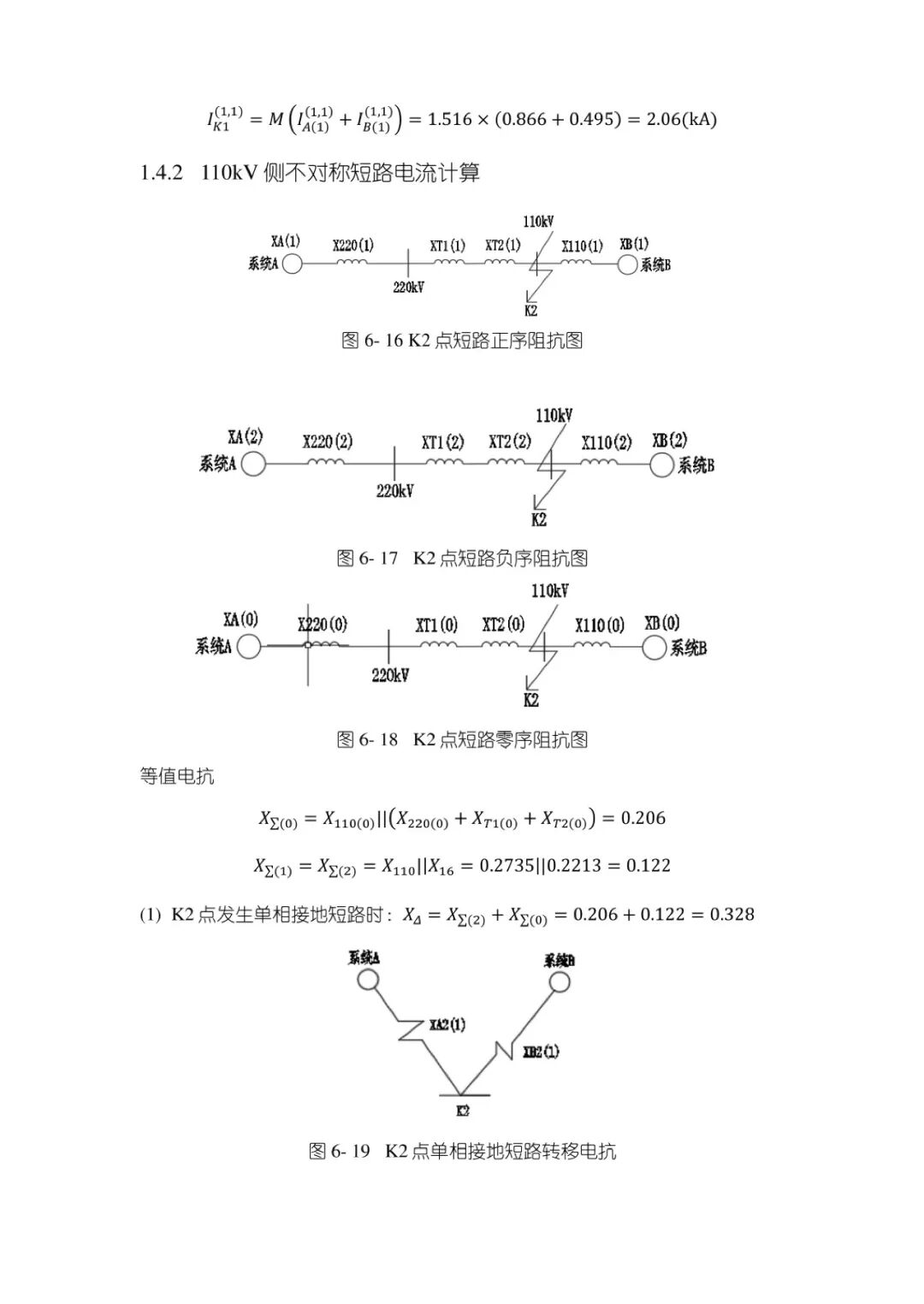

变电站设计计算公式（16）

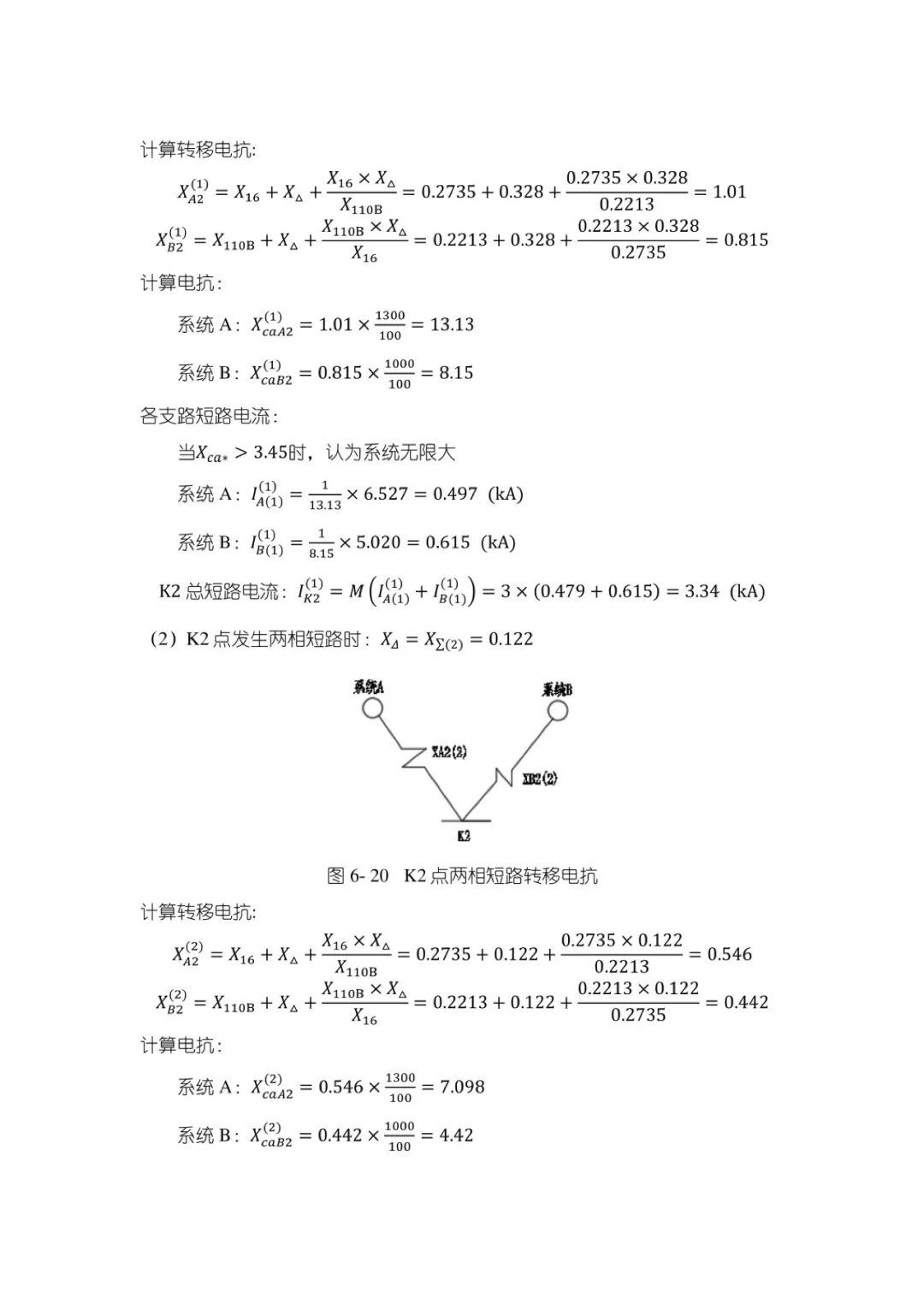

变电站设计计算公式（17）

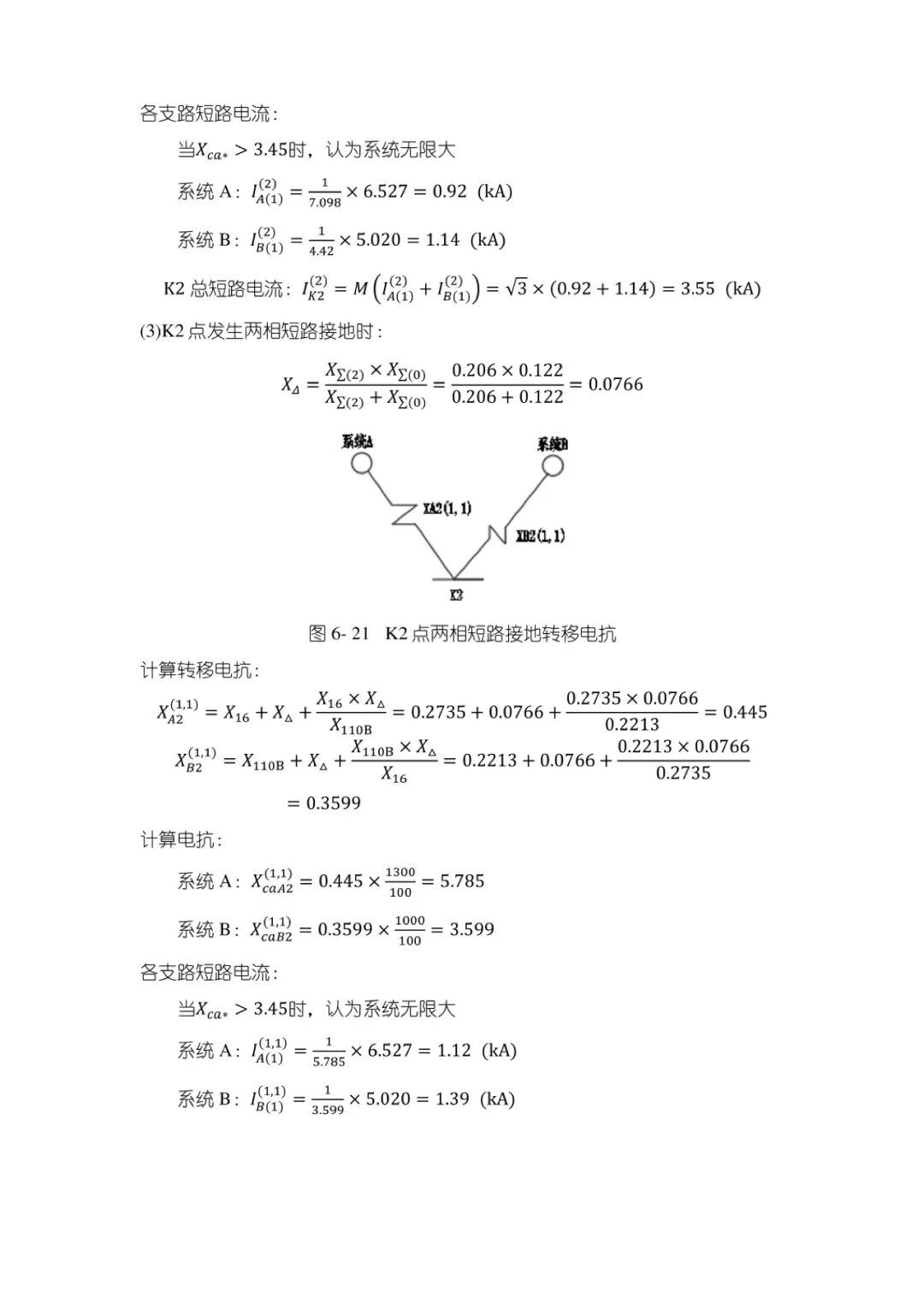

变电站设计计算公式（18）

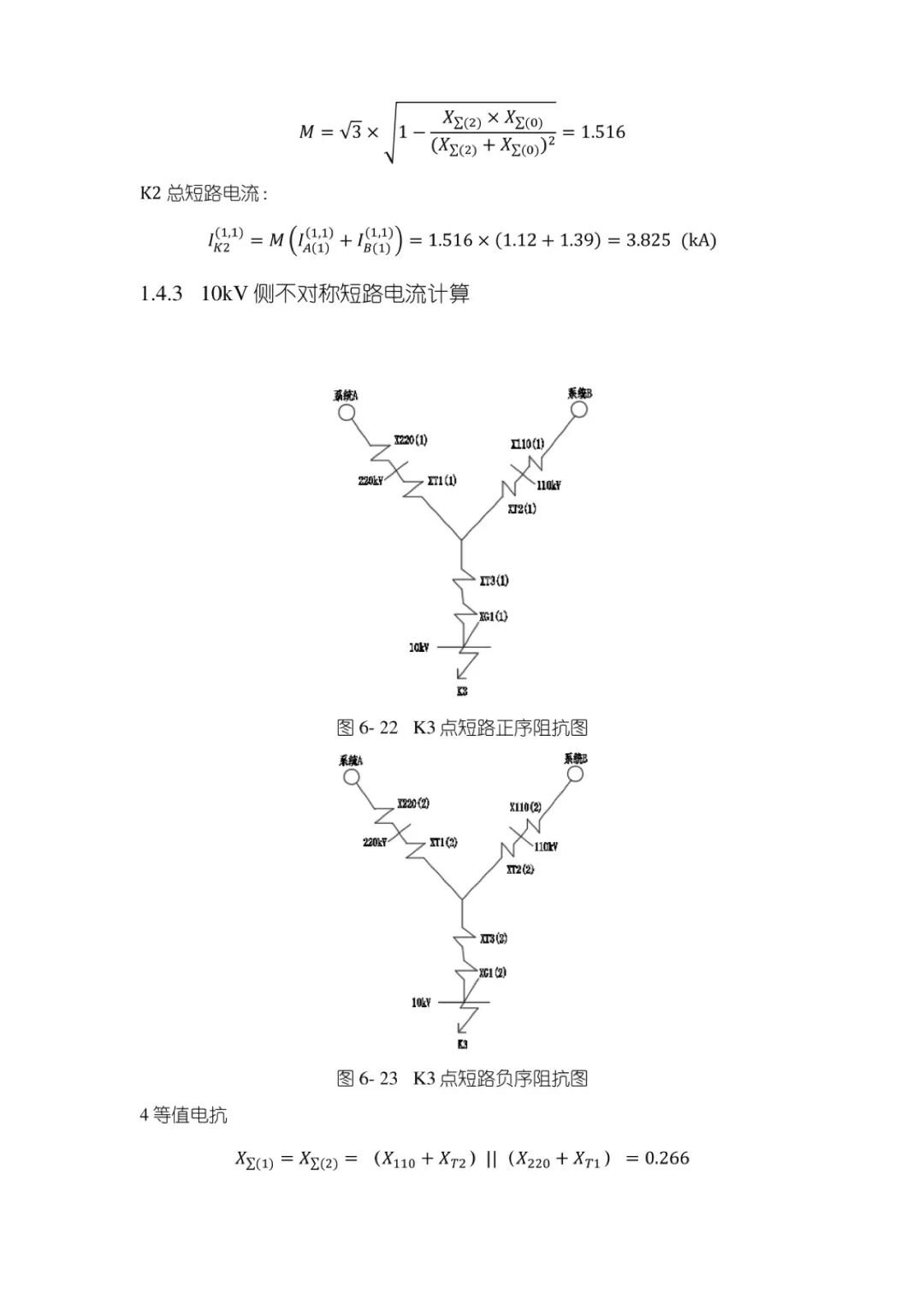

变电站设计计算公式（19）
变电站设计计算公式（20）

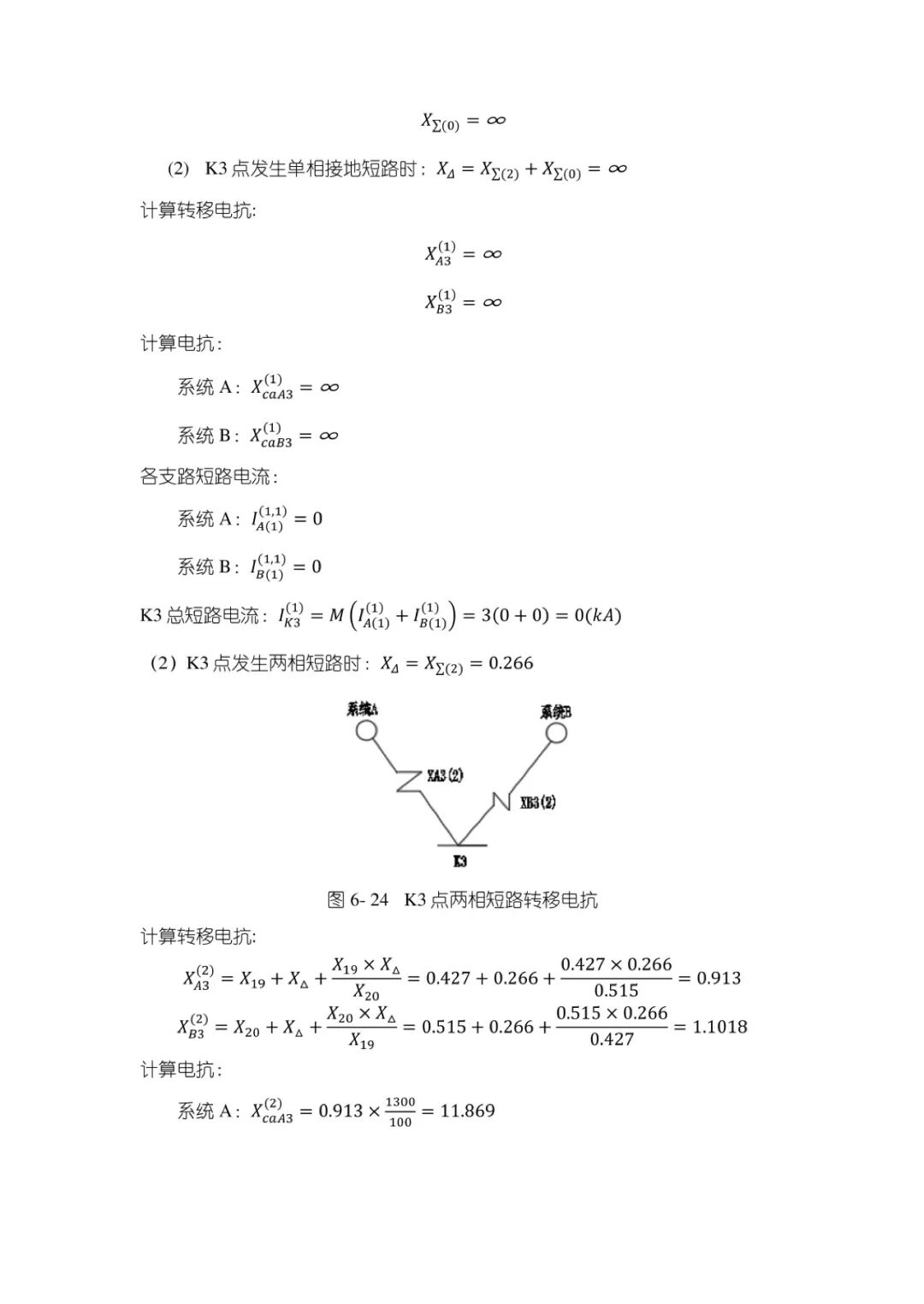

变电站设计计算公式（21）

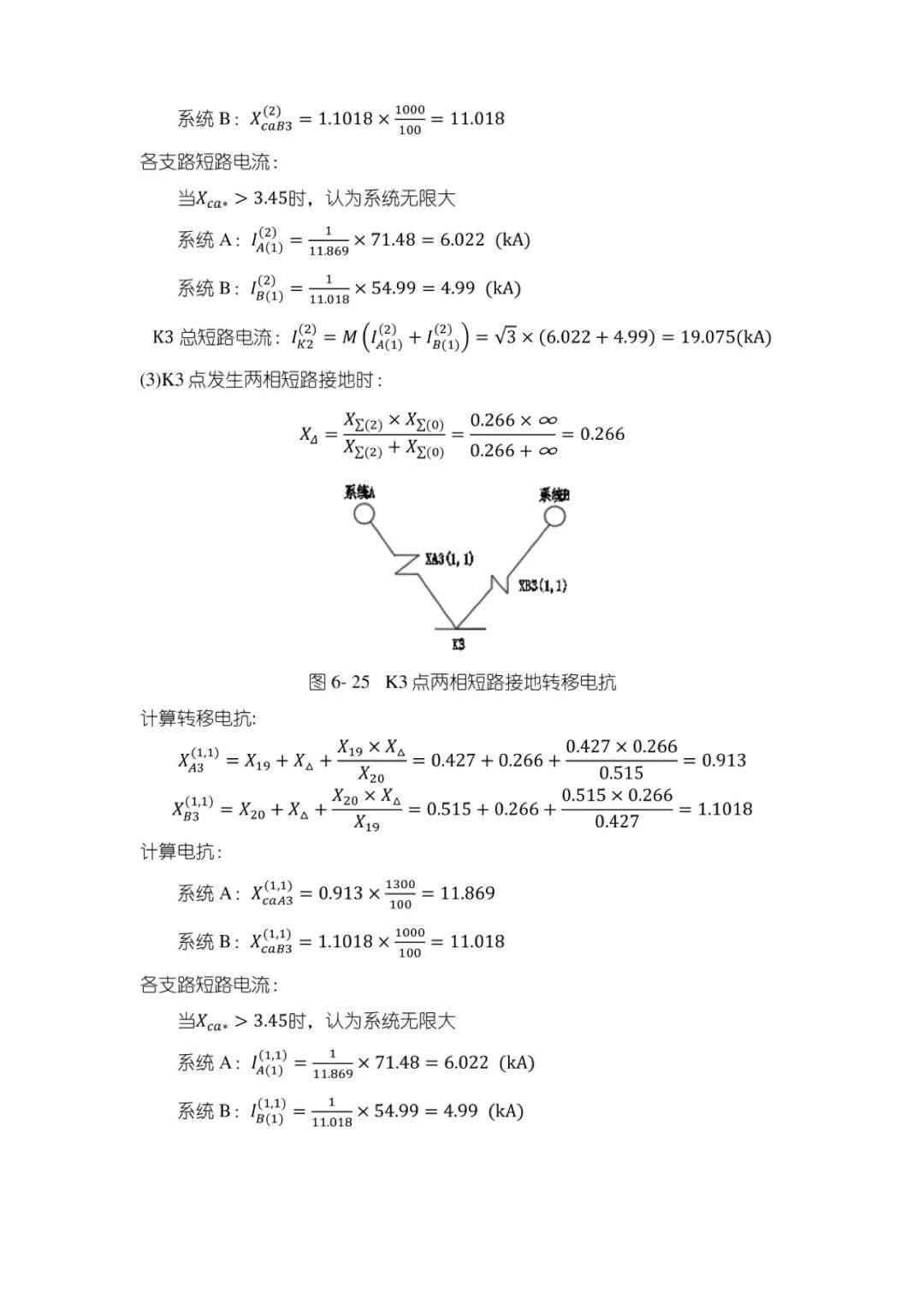

变电站设计计算公式（22）

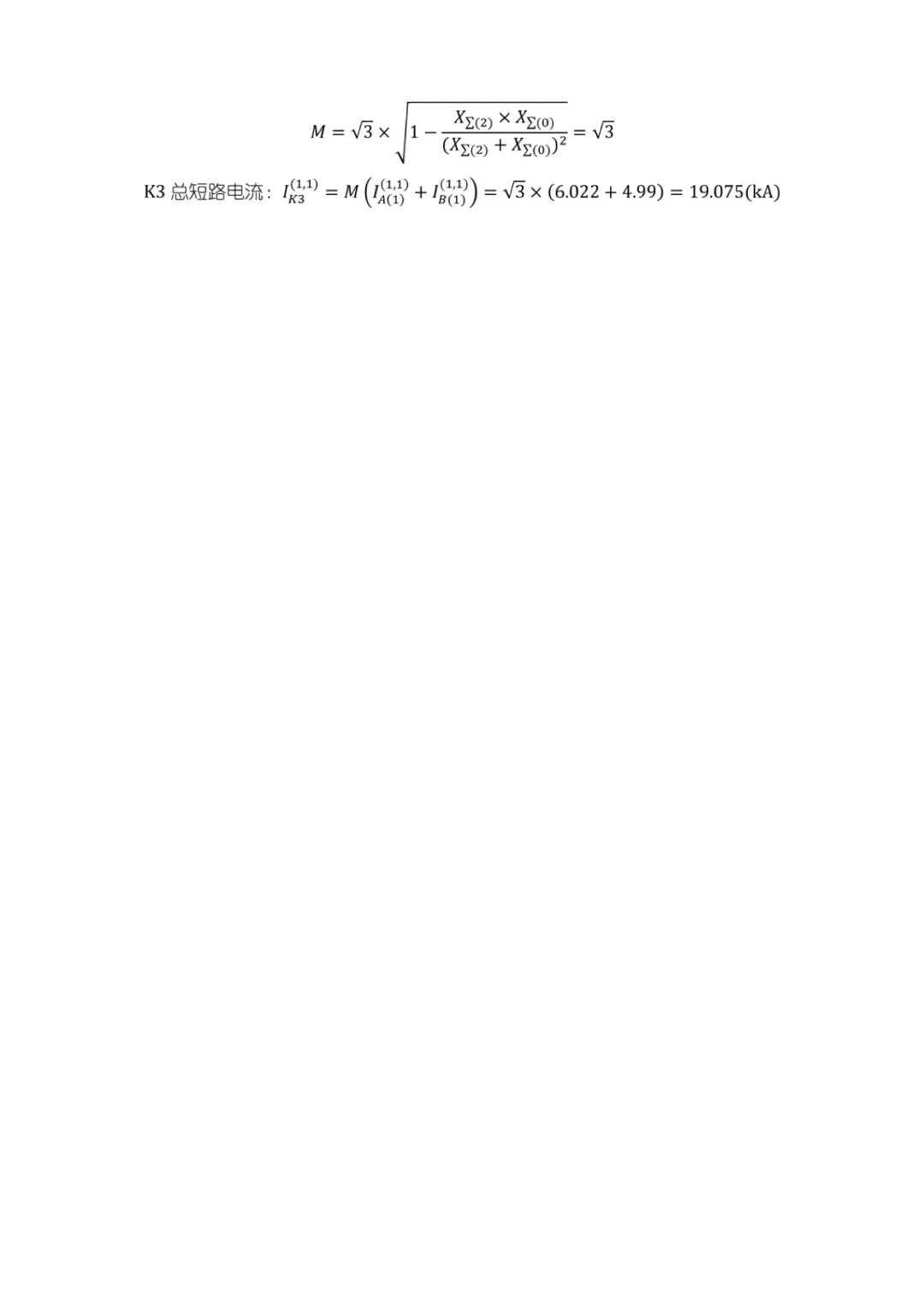

变电站设计计算公式（23）

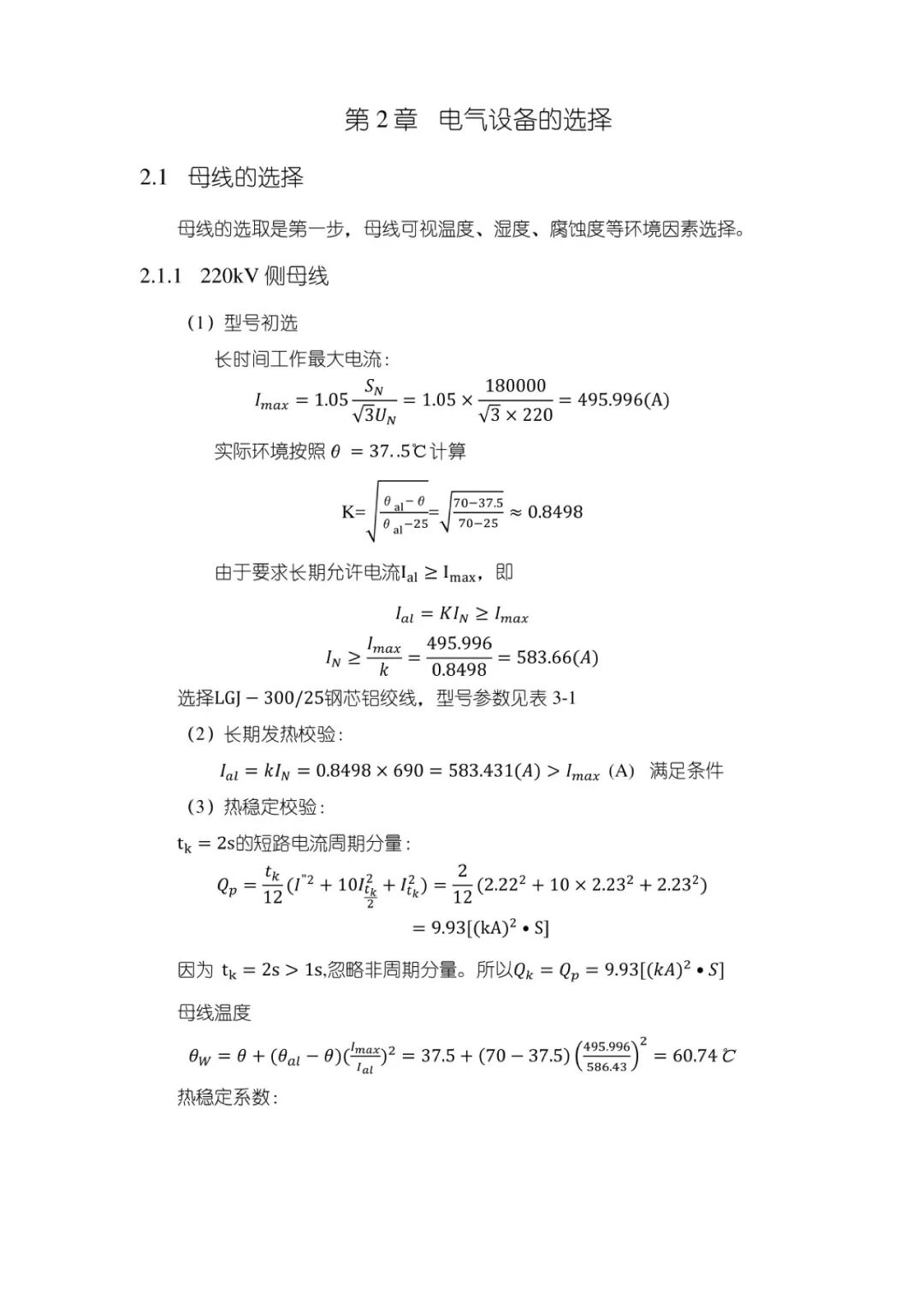

变电站设计计算公式（24）

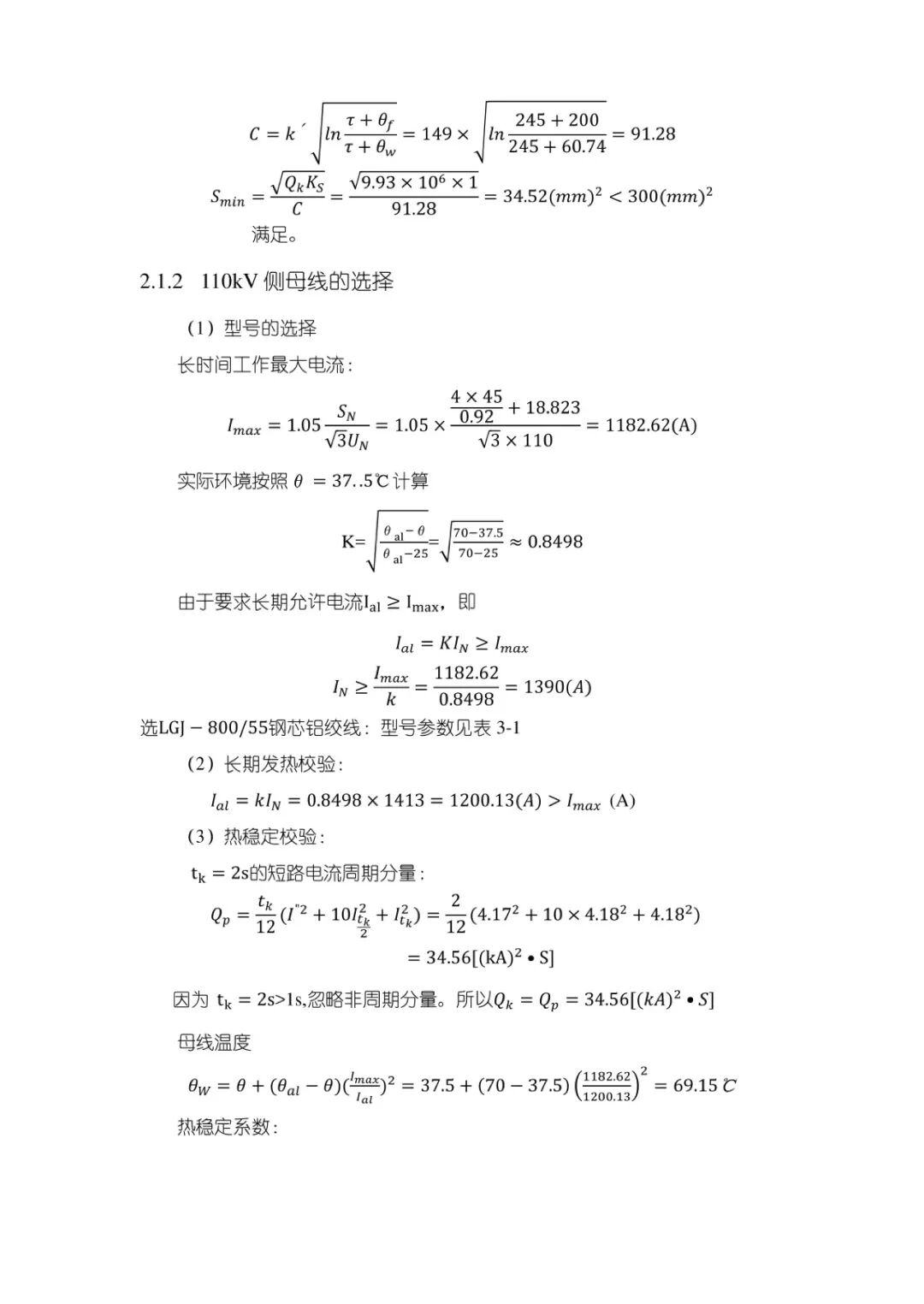

变电站设计计算公式（25）

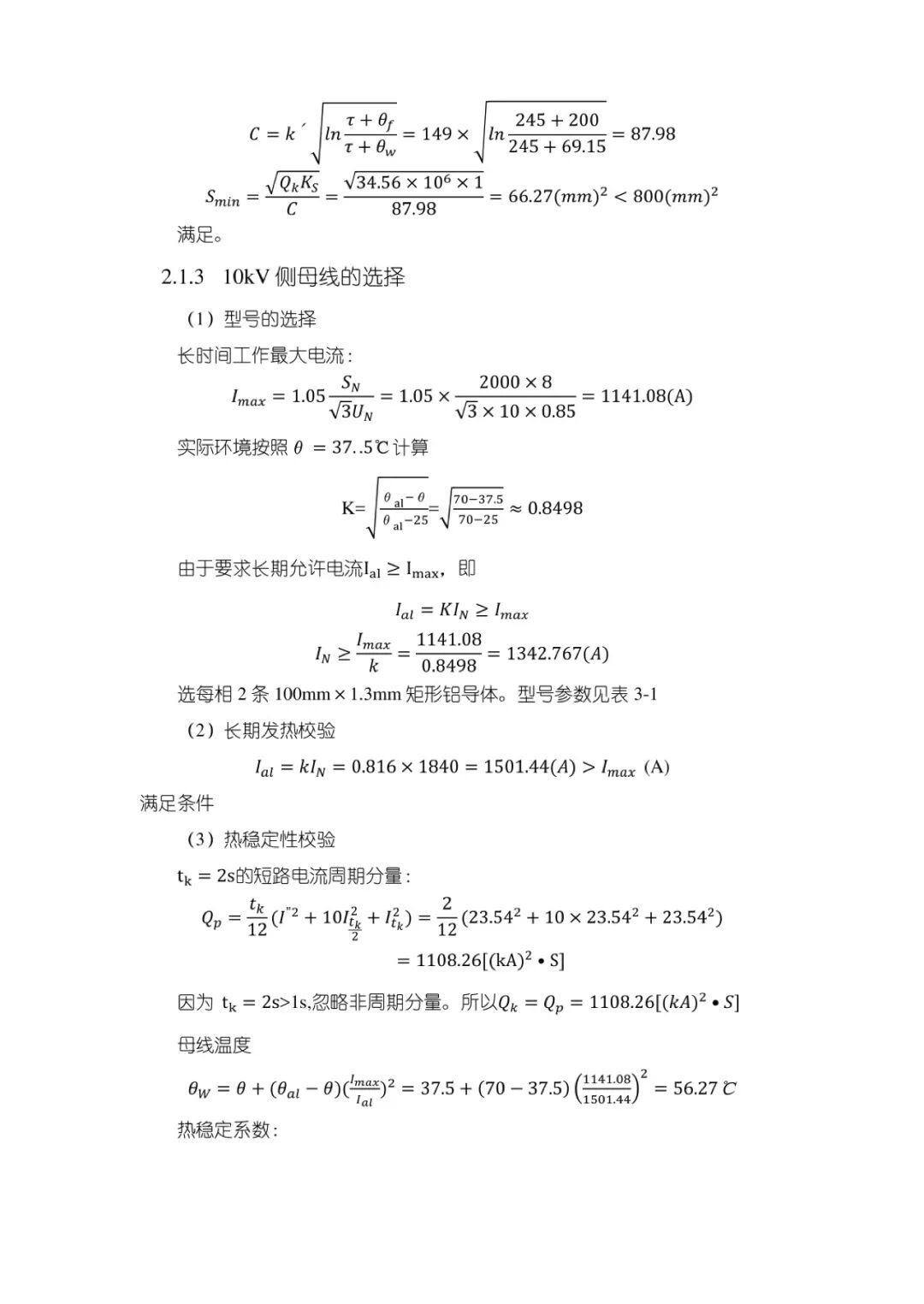

变电站设计计算公式（26）

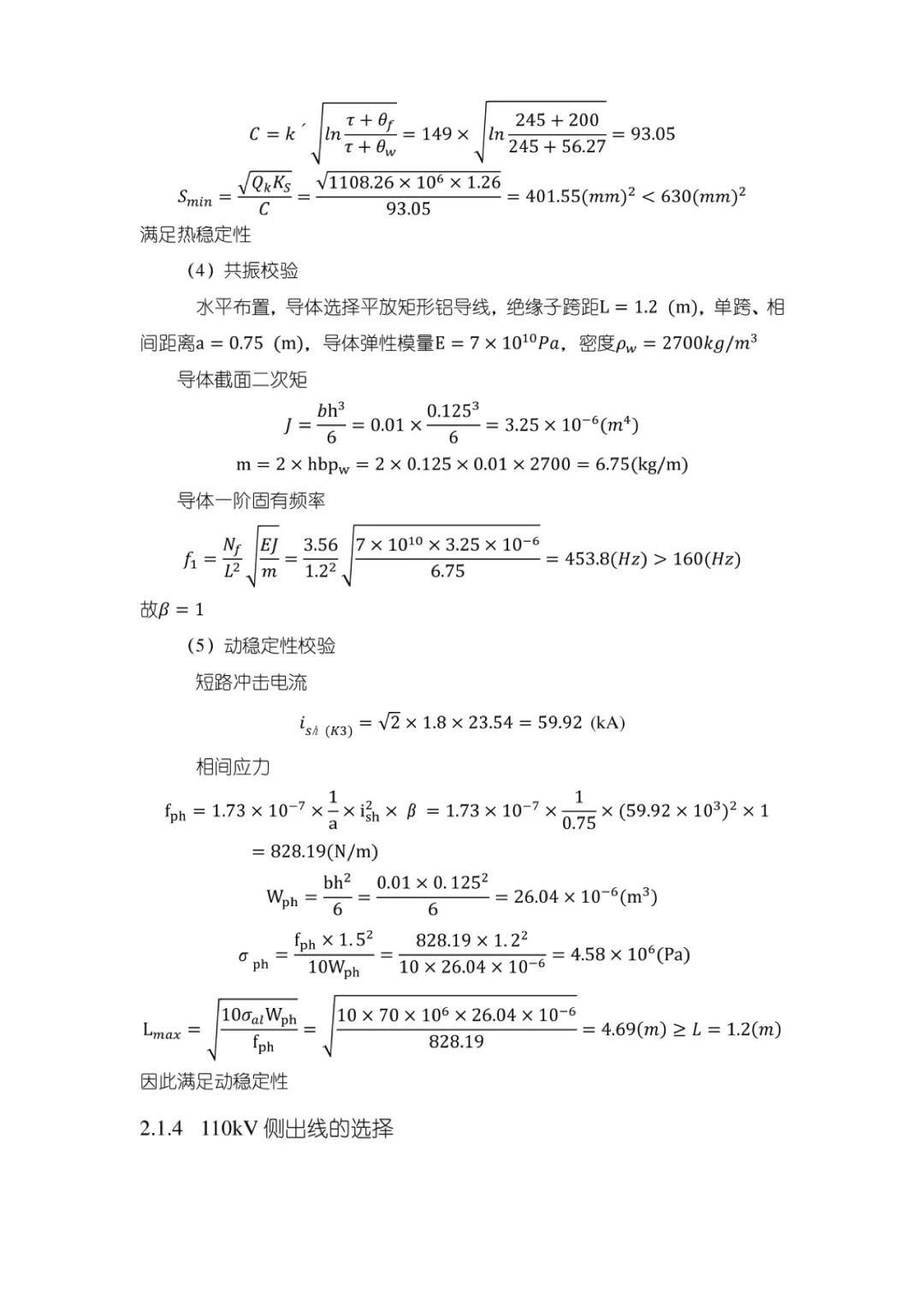

变电站设计计算公式（27）

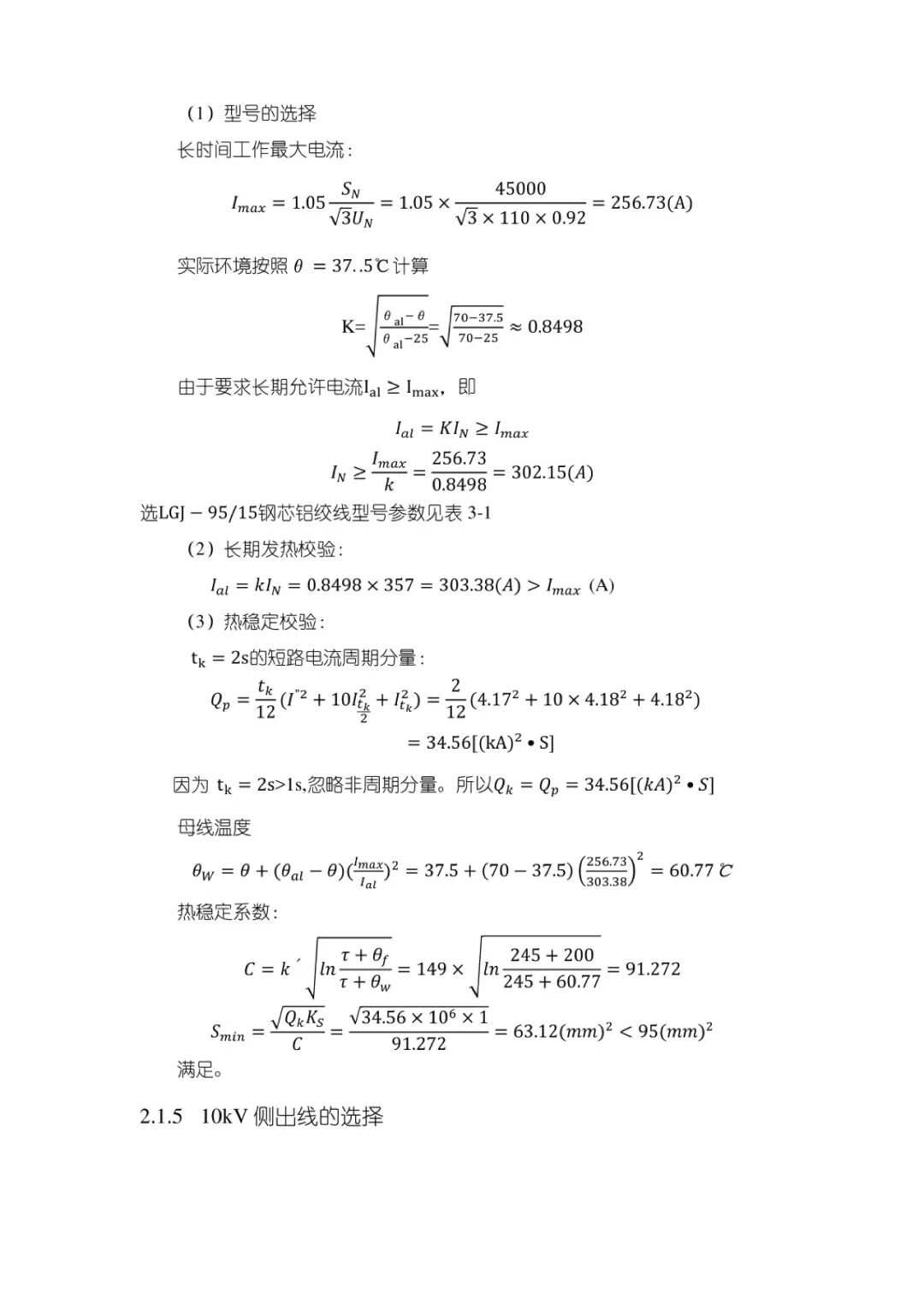

变电站设计计算公式（28）

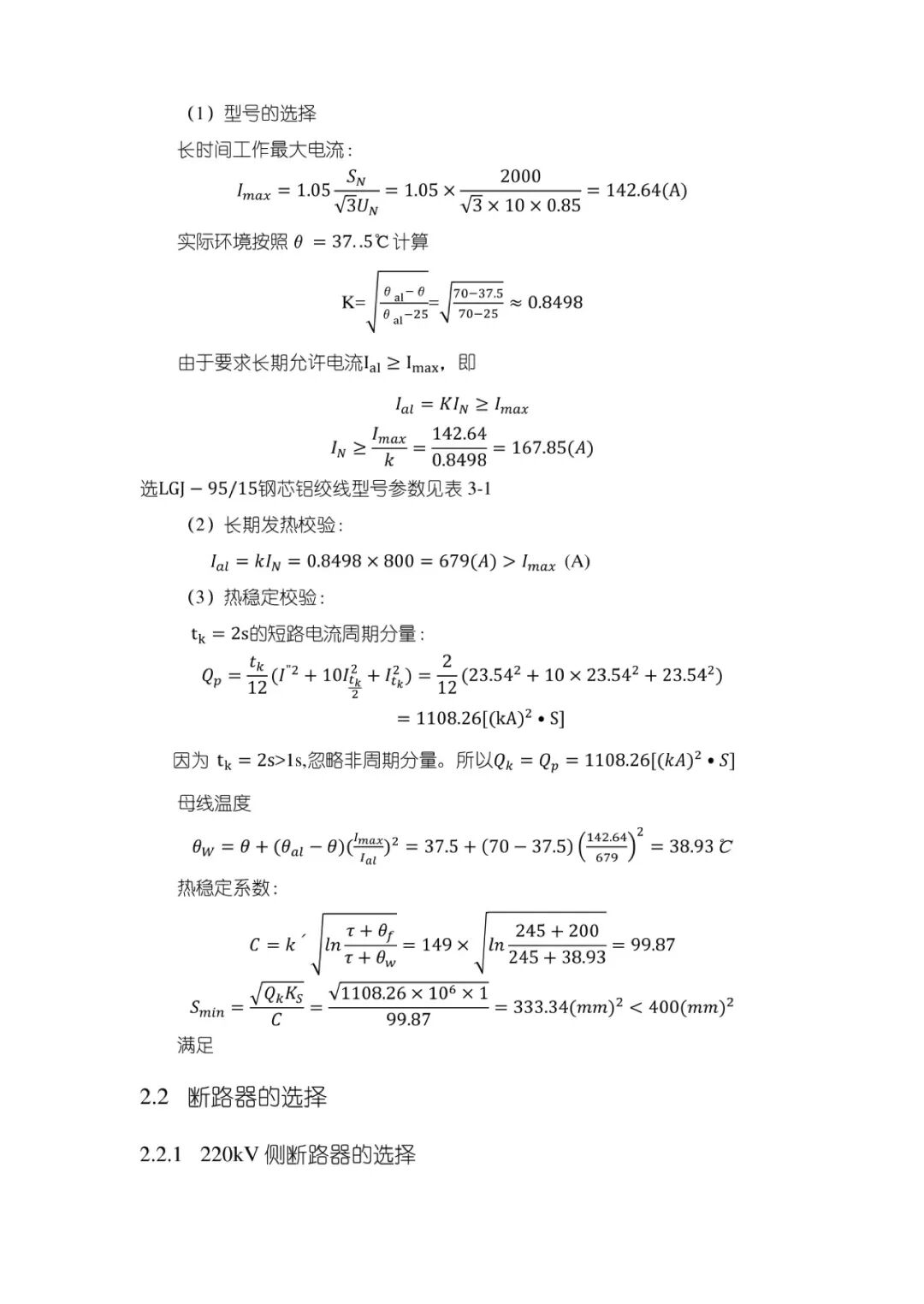

变电站设计计算公式（29）

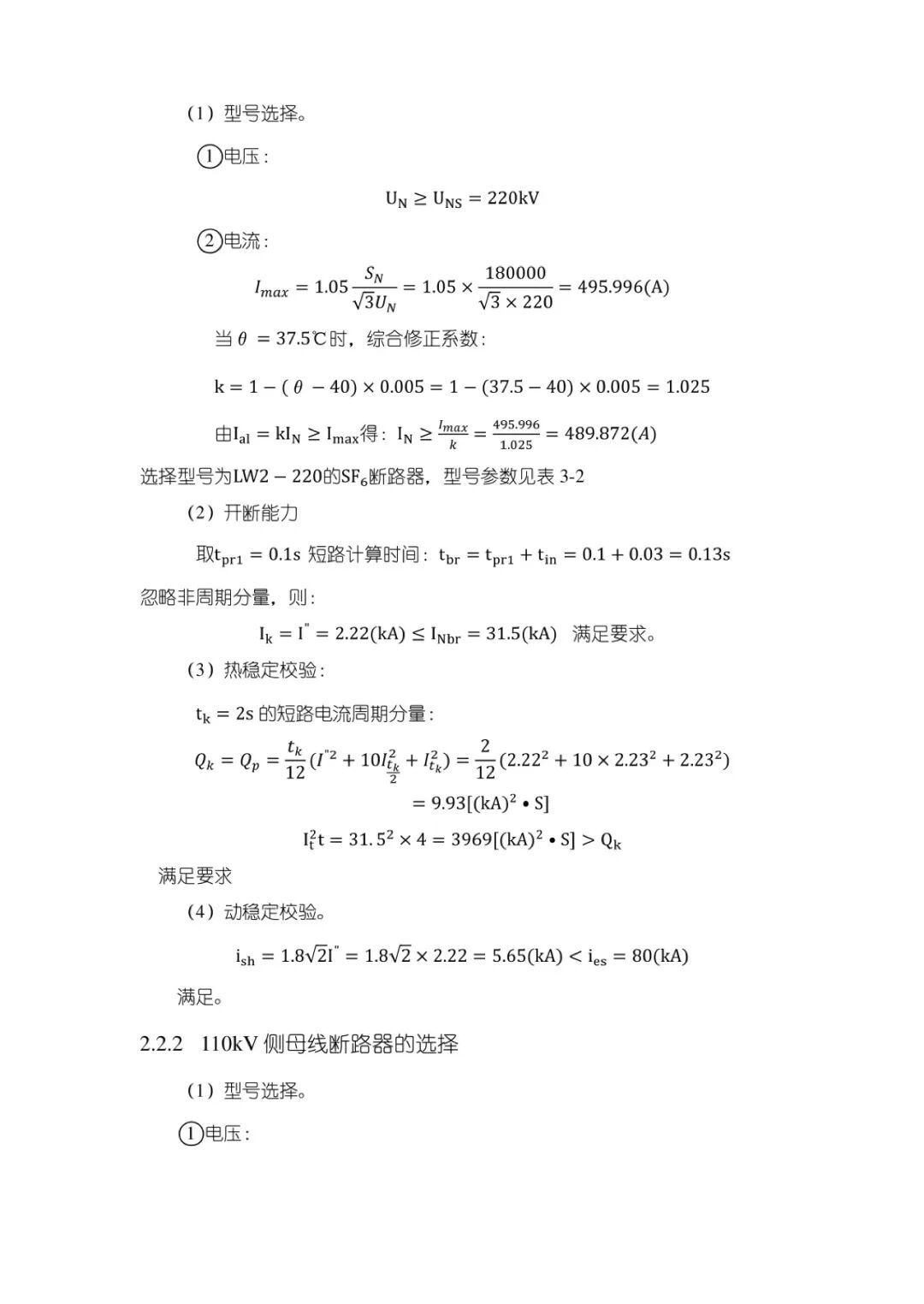

变电站设计计算公式（30）

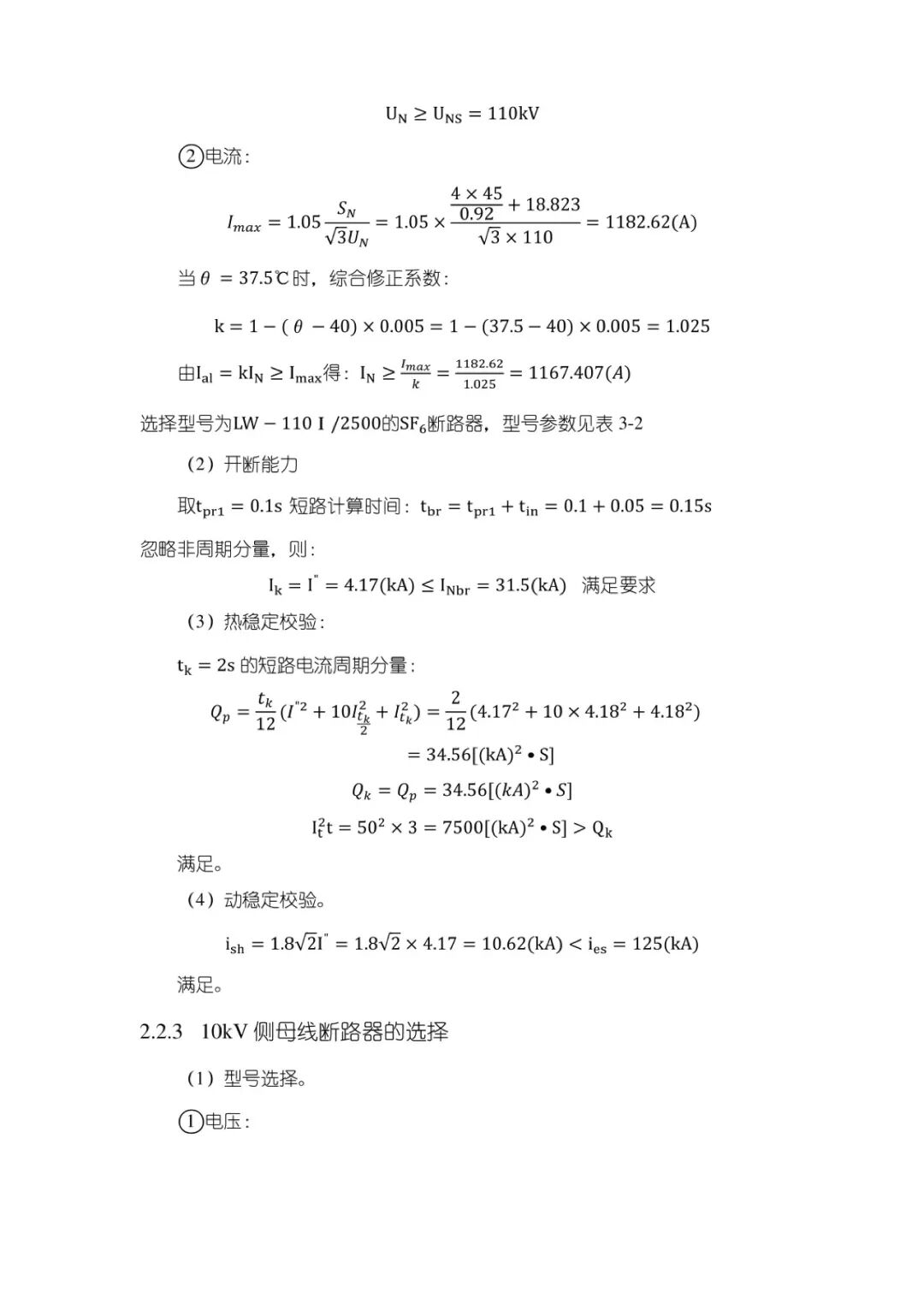

变电站设计计算公式（31）

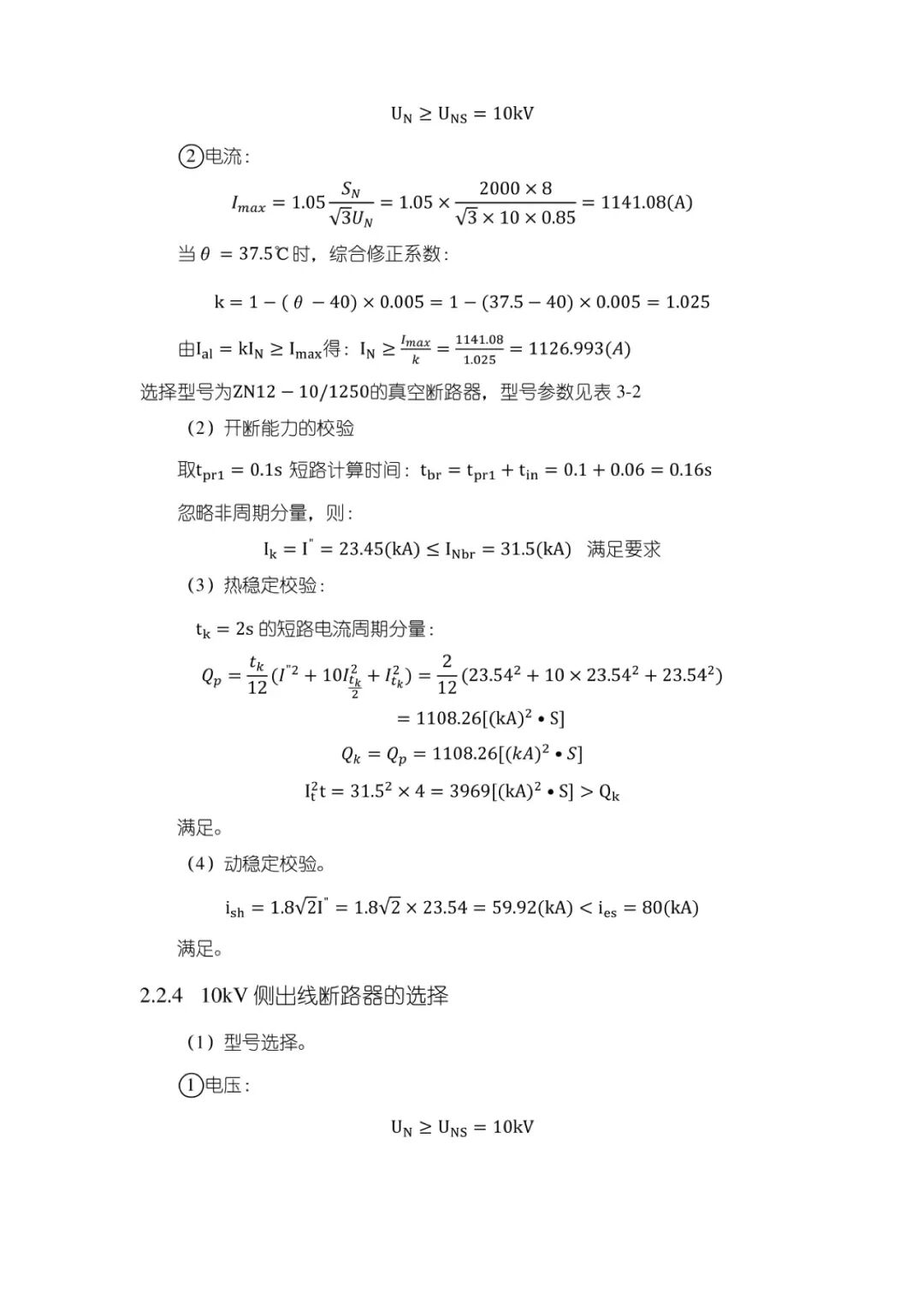

变电站设计计算公式（32）

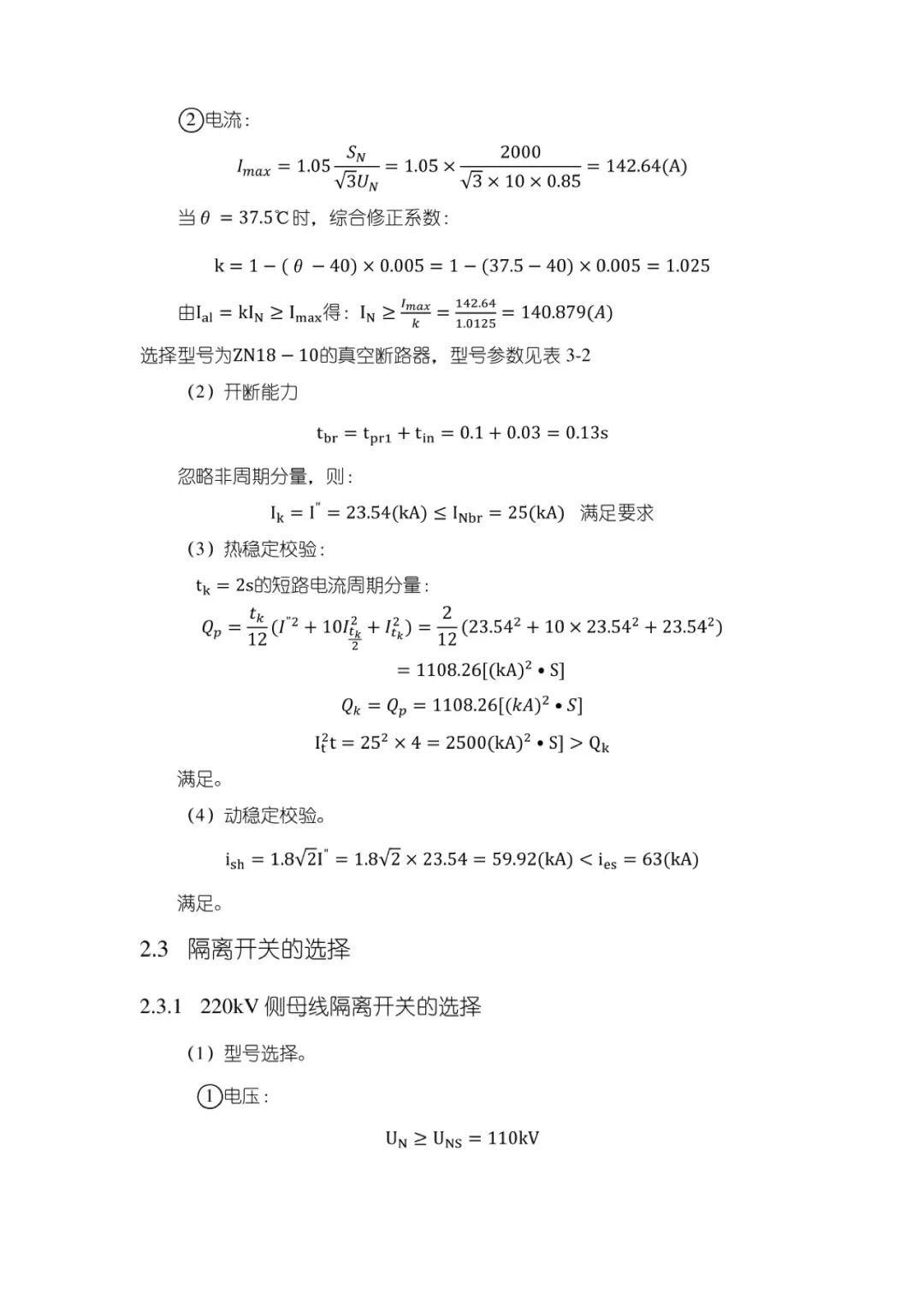

变电站设计计算公式（33）

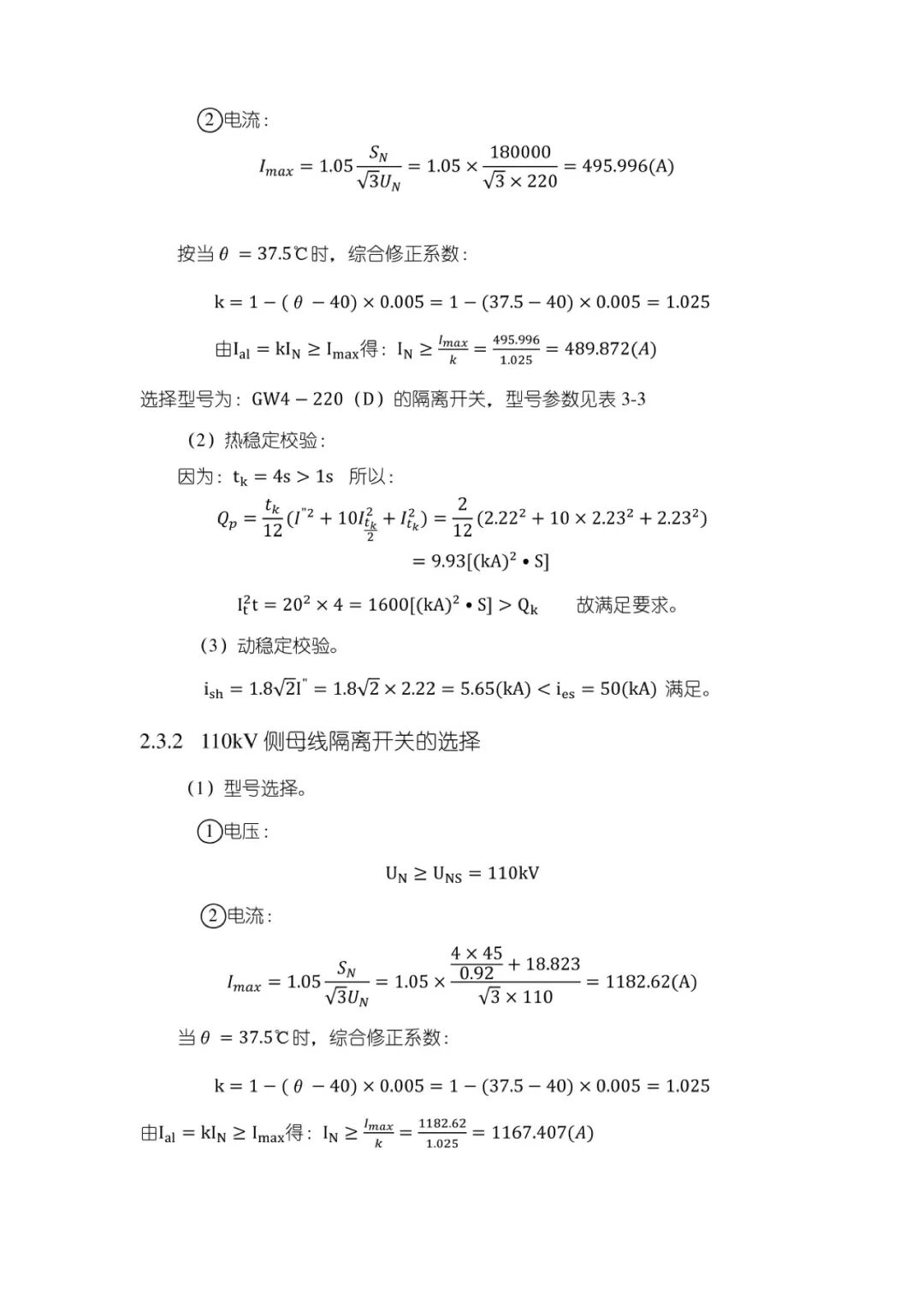

变电站设计计算公式（34）

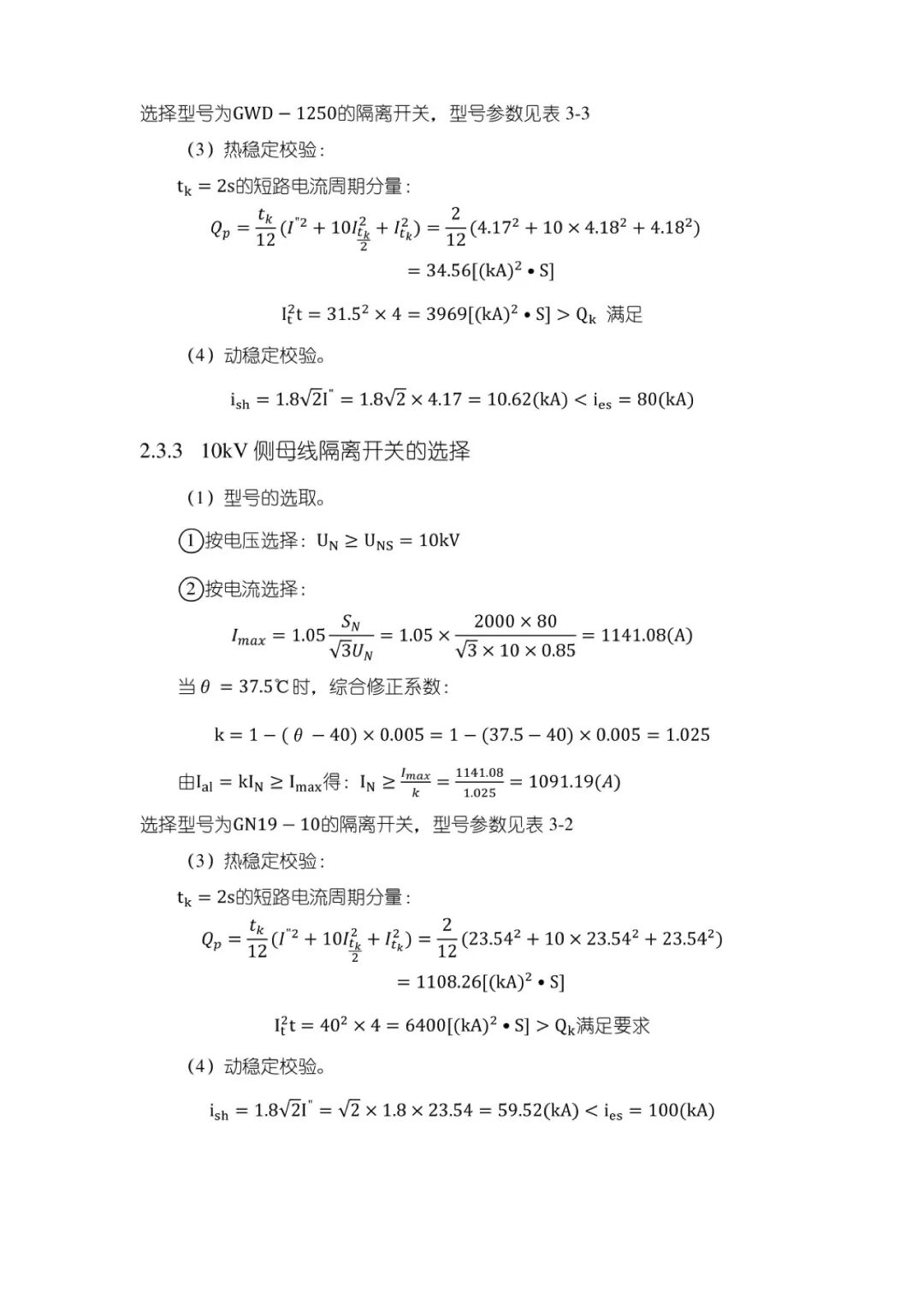

变电站设计计算公式（35）

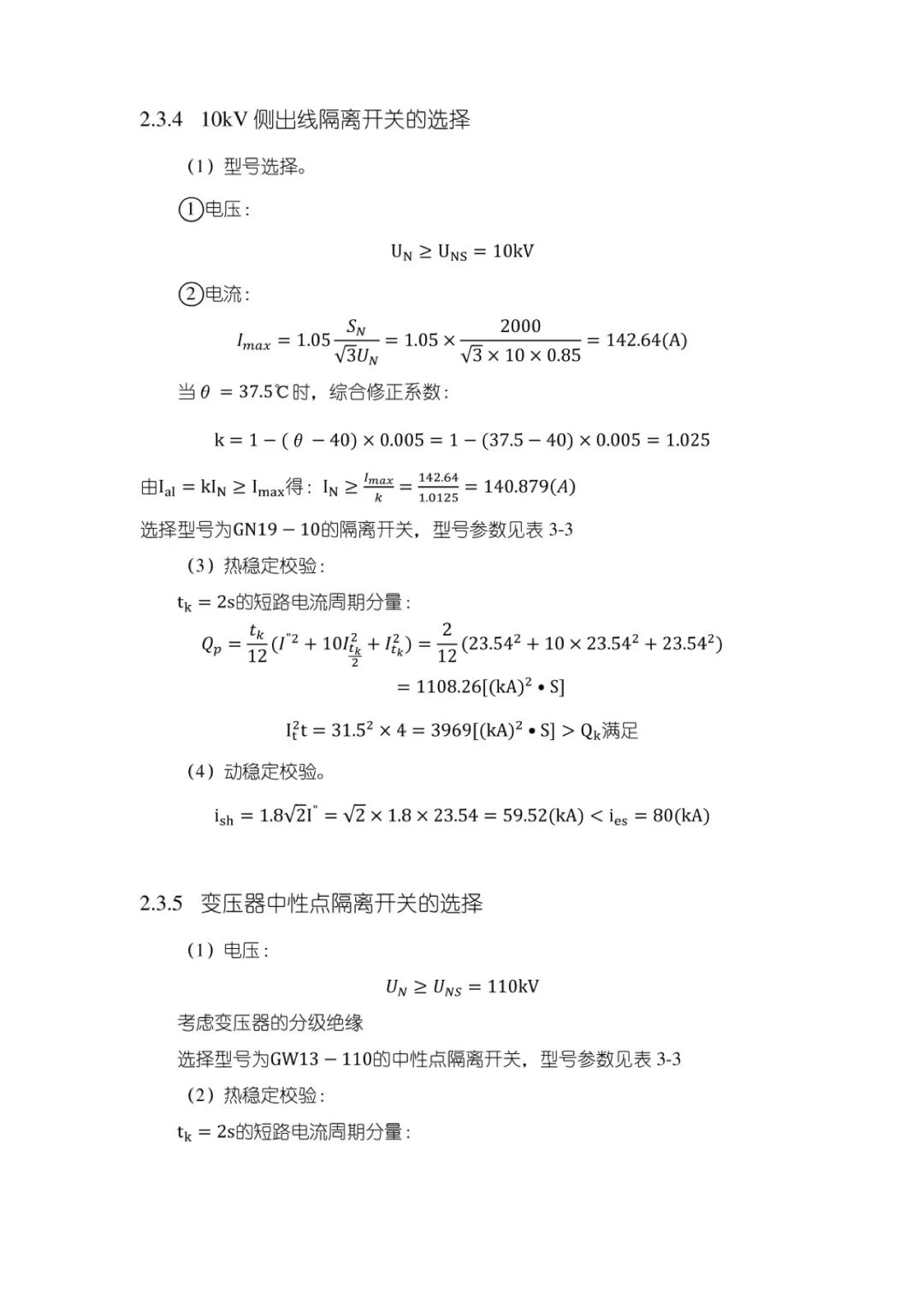

变电站设计计算公式（36）

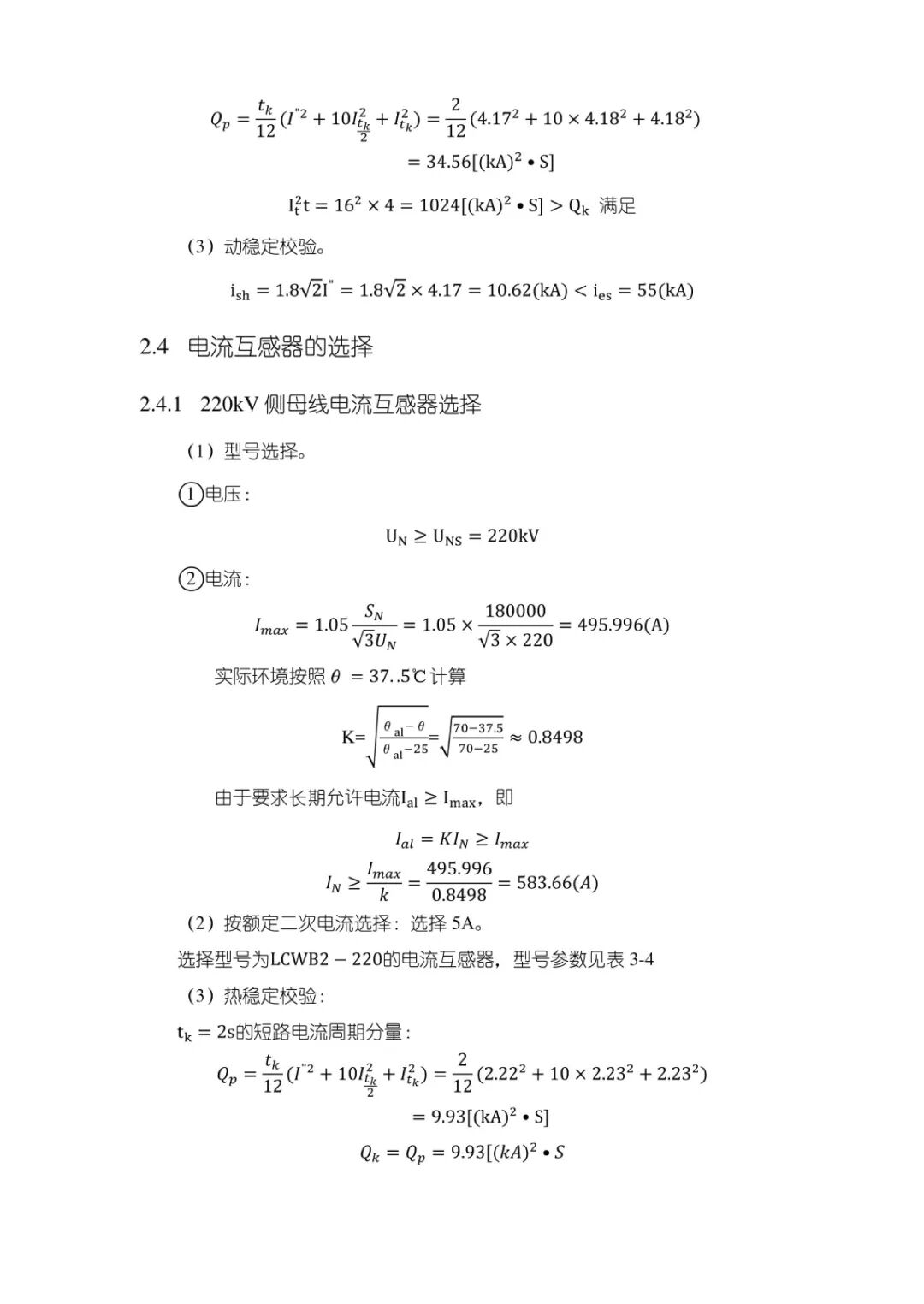

变电站设计计算公式（37）

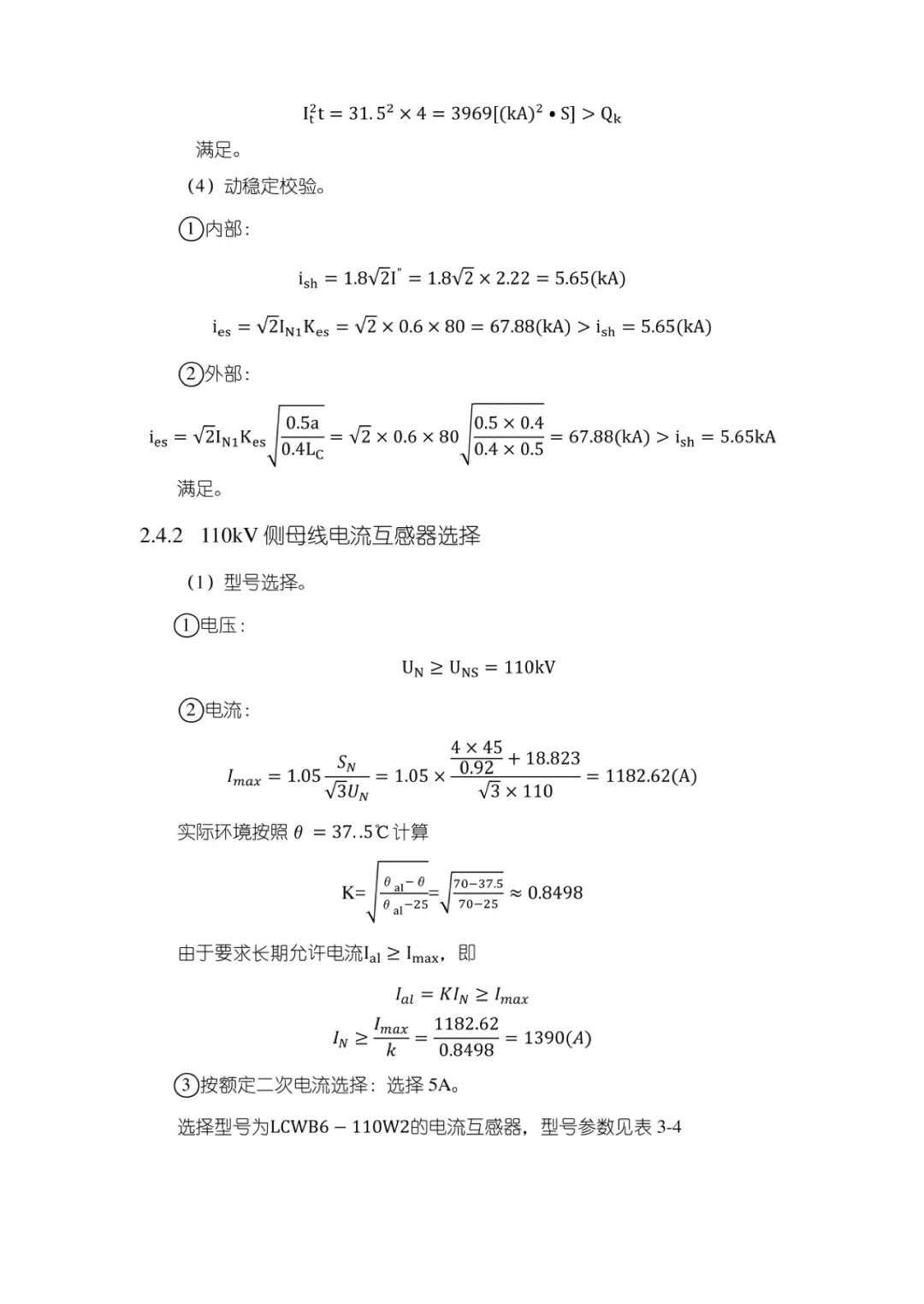

变电站设计计算公式（38）

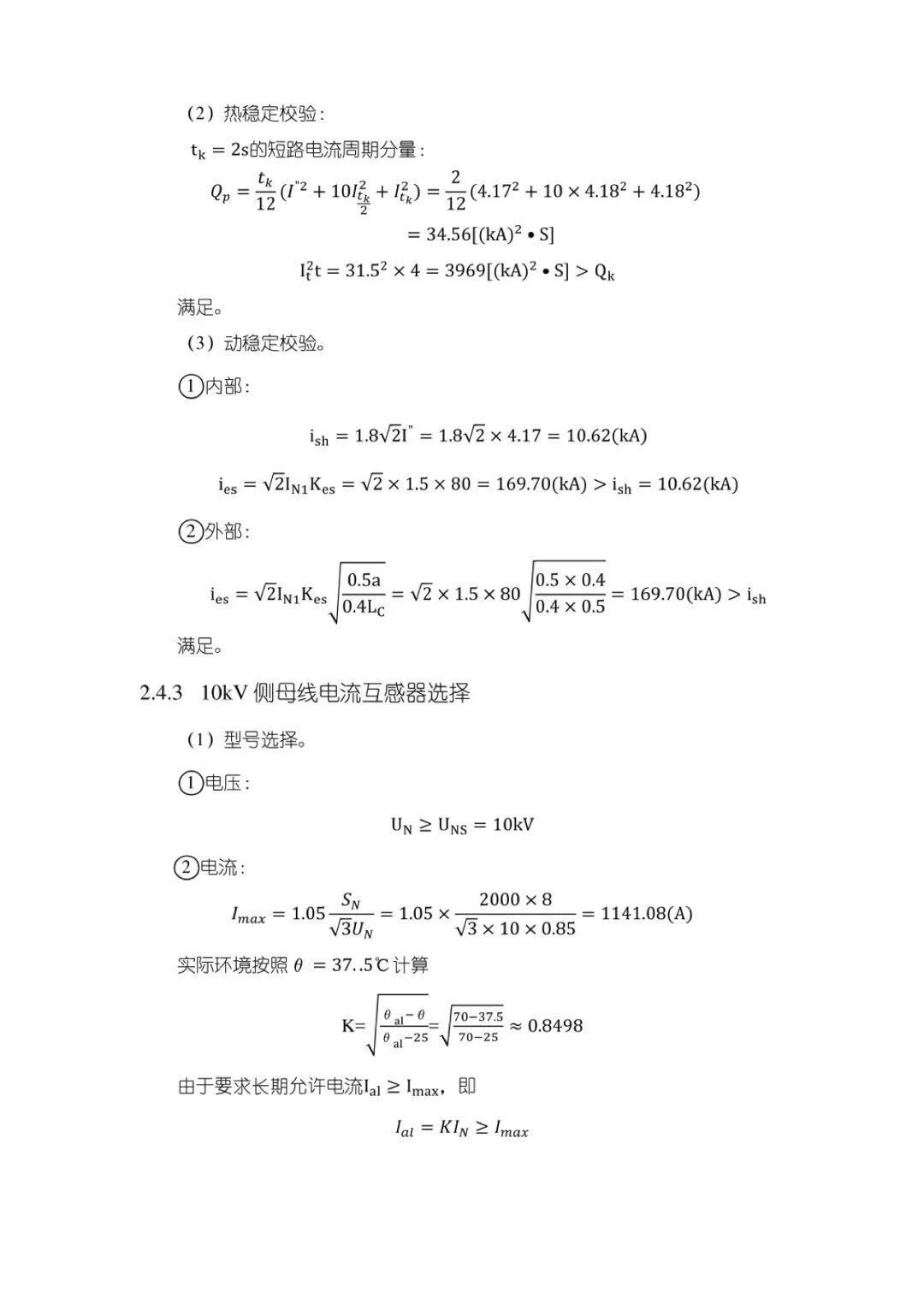

变电站设计计算公式（39）

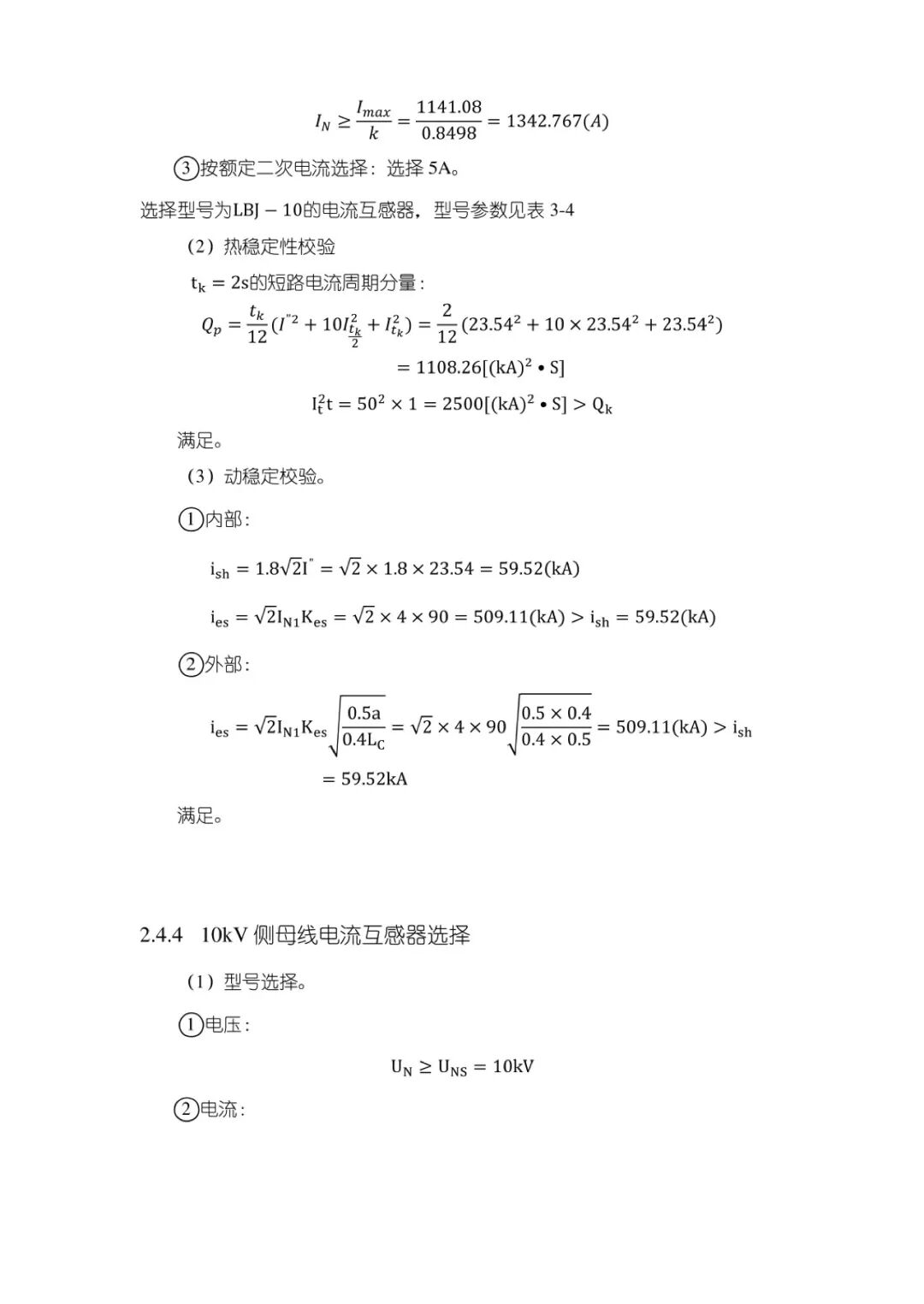

变电站设计计算公式（40）

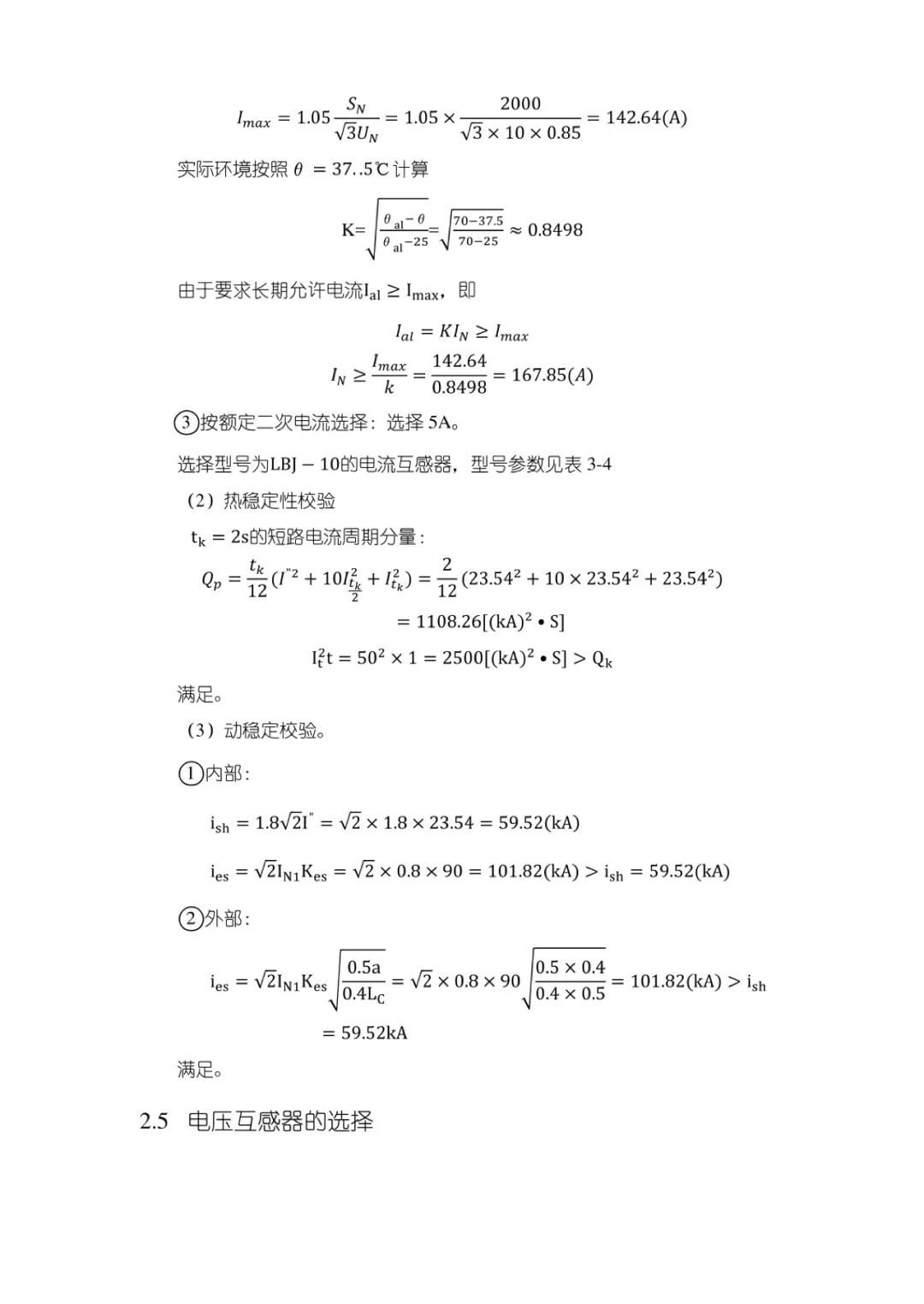

变电站设计计算公式（41）

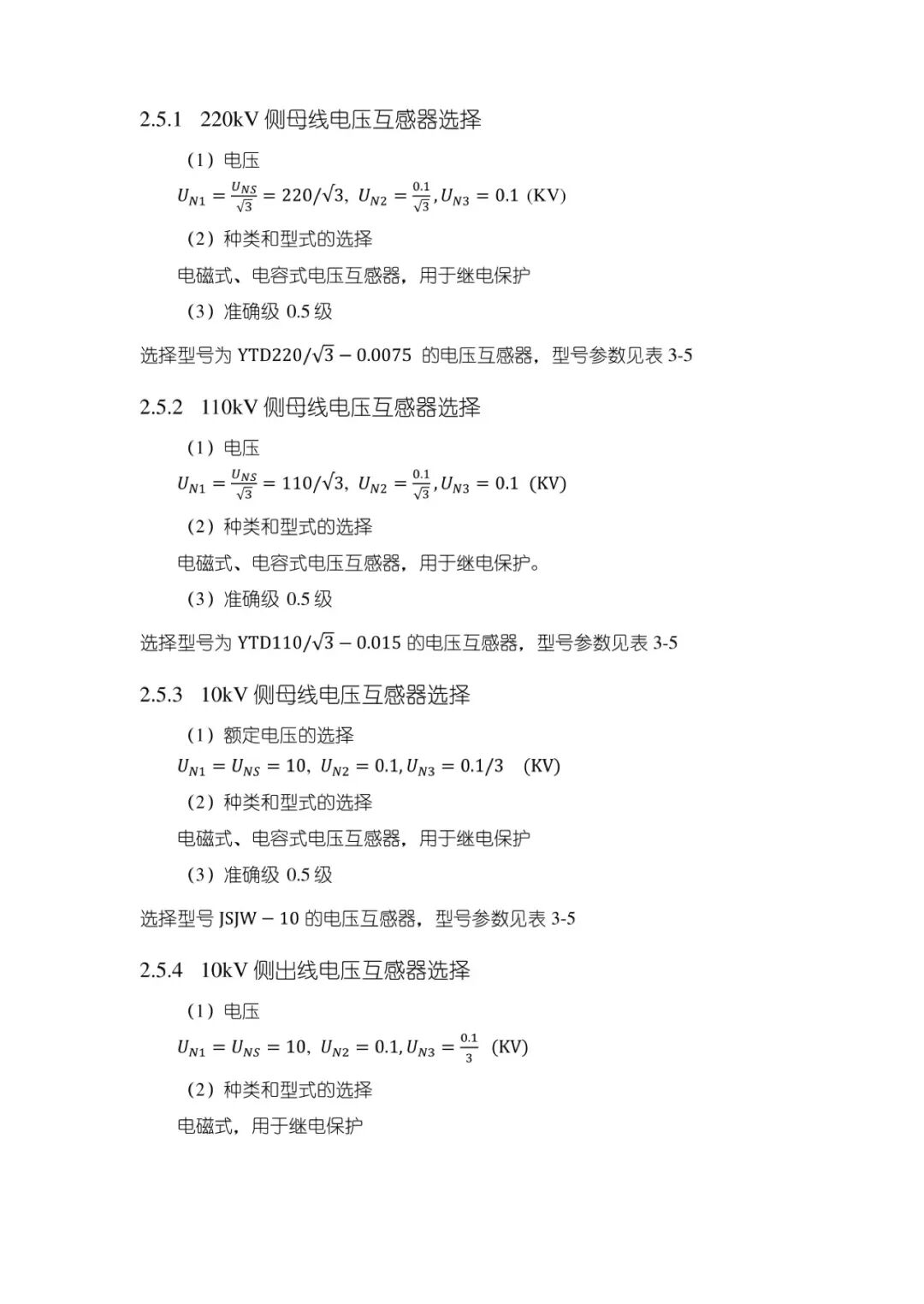

变电站设计计算公式（42）

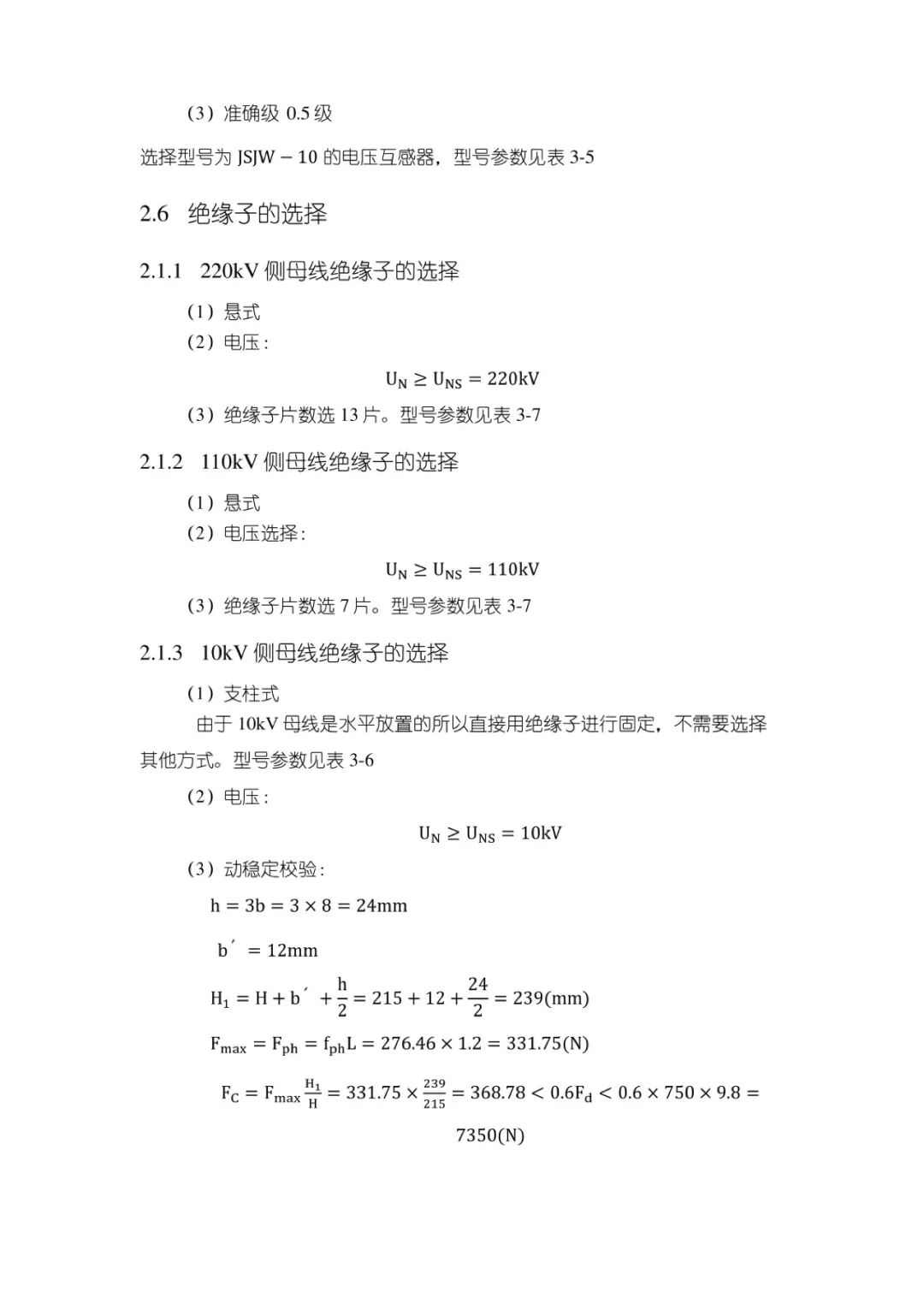

变电站设计计算公式（43）

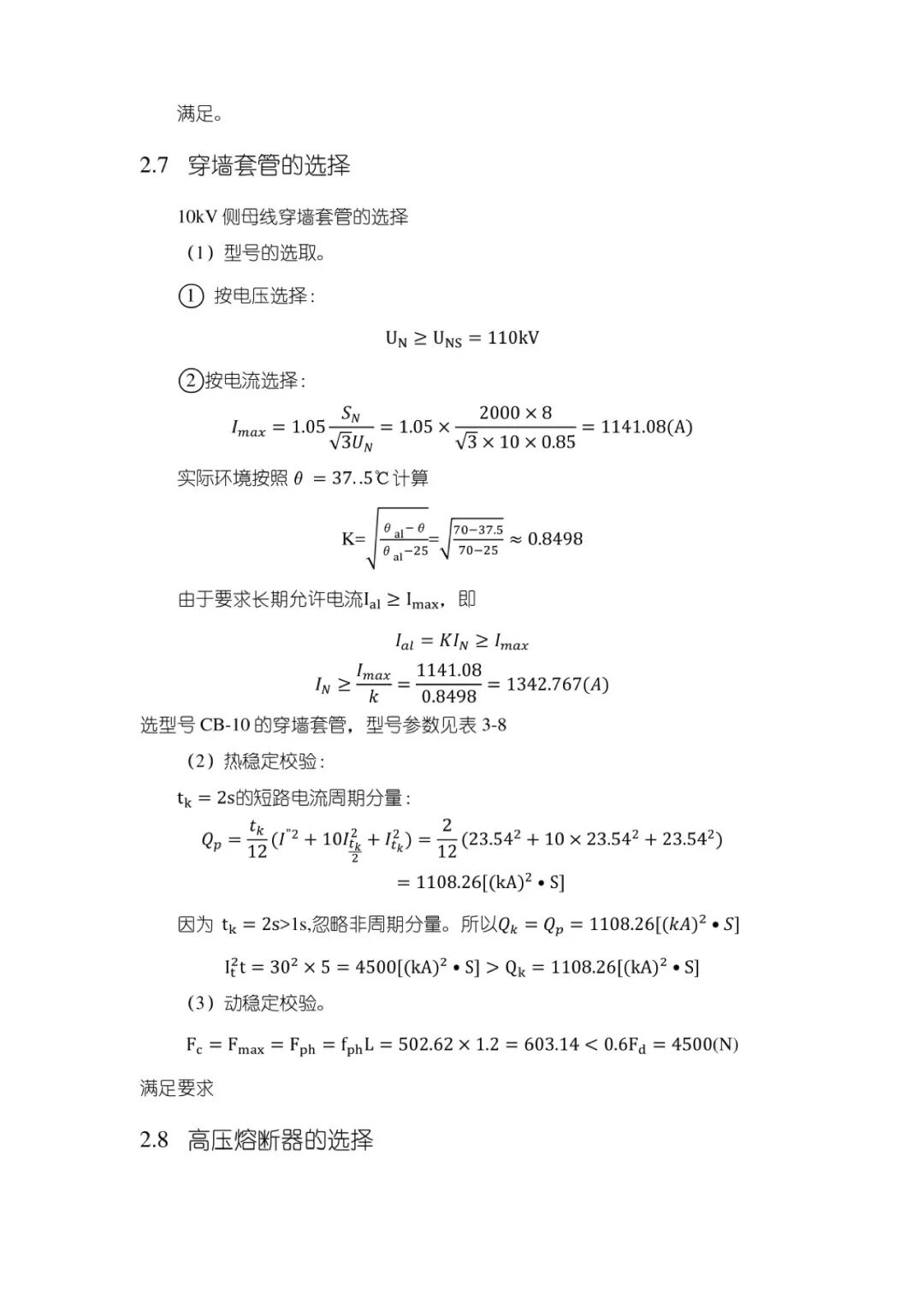

变电站设计计算公式（44）

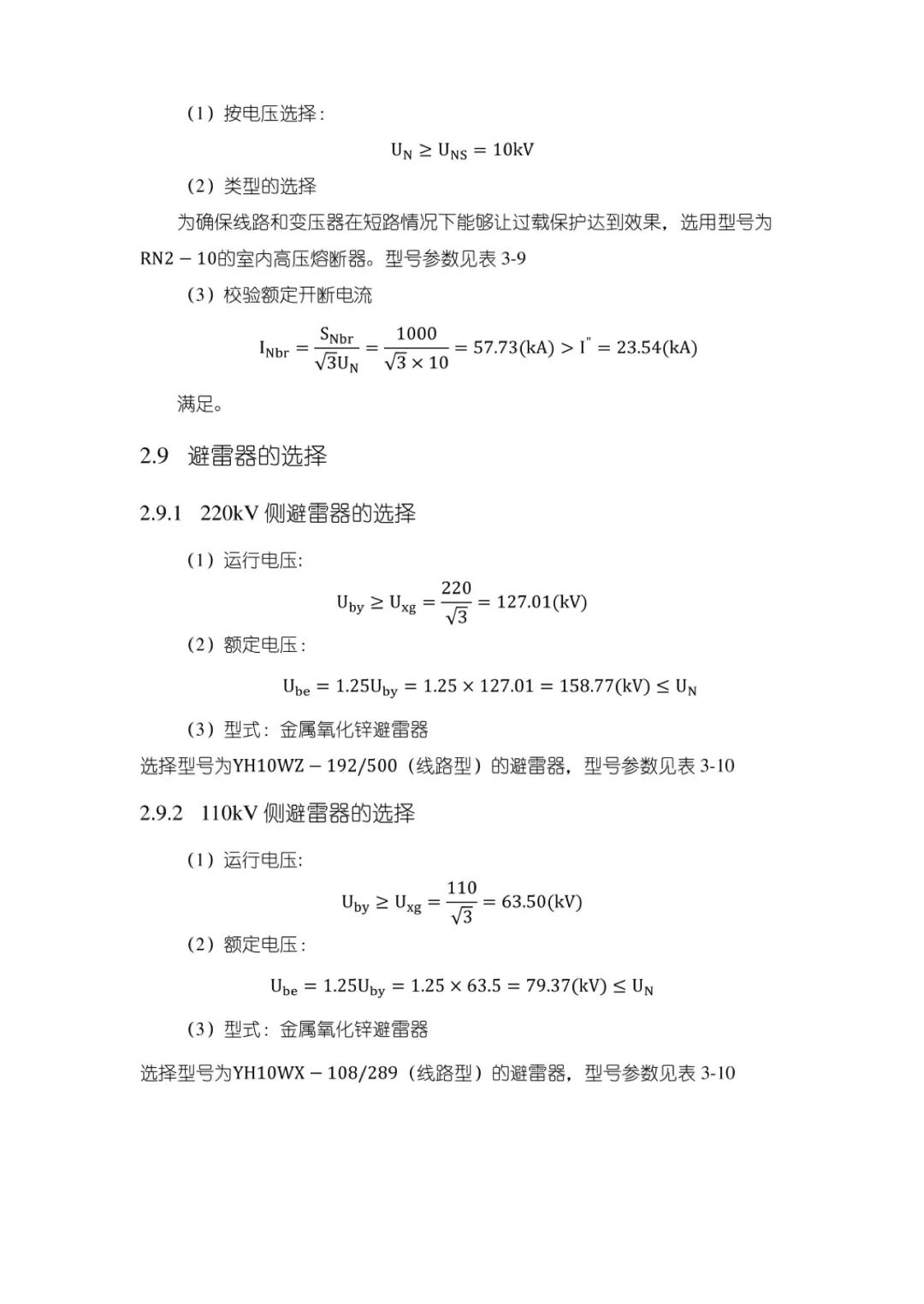

变电站设计计算公式（45）

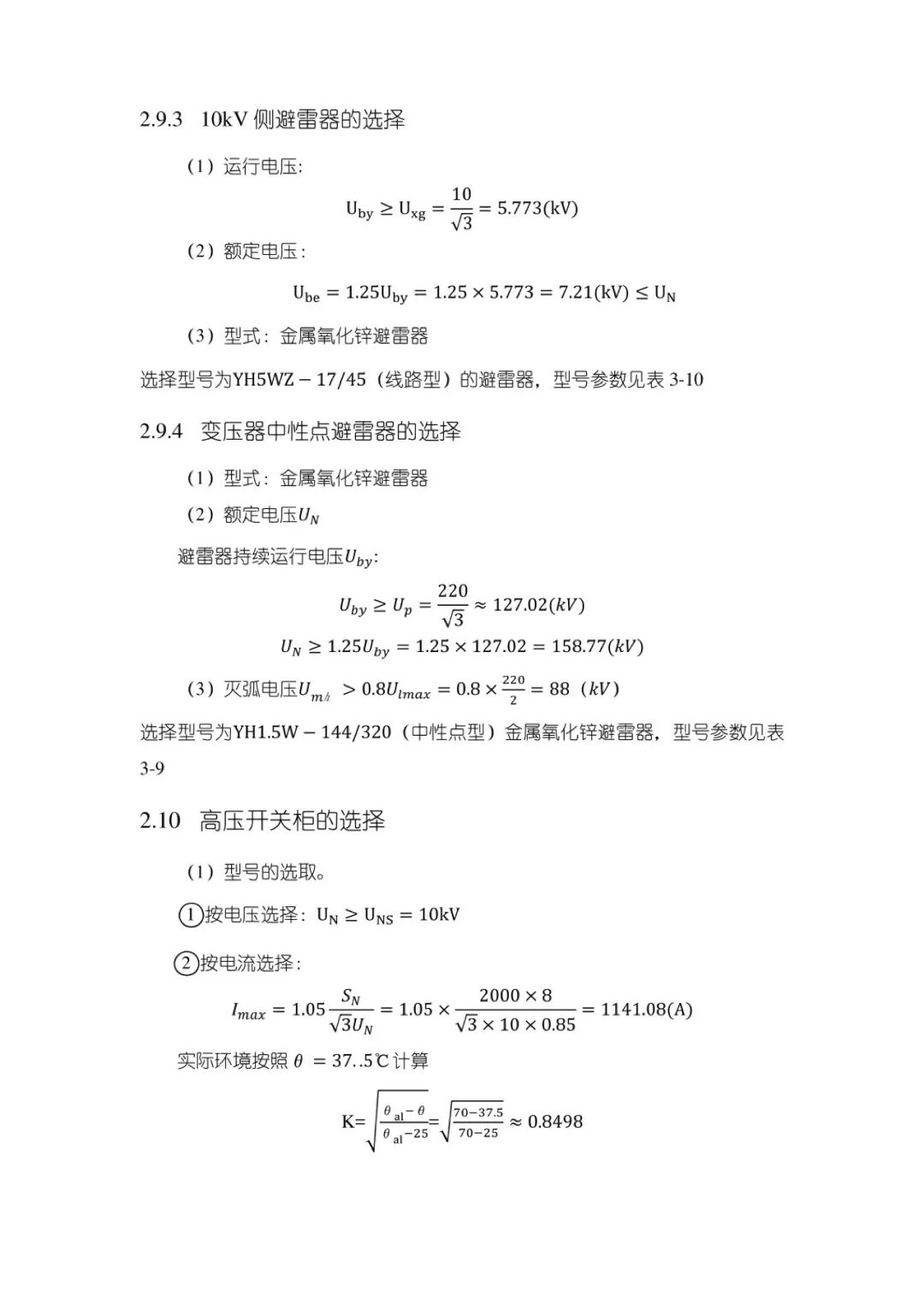

变电站设计计算公式（46）

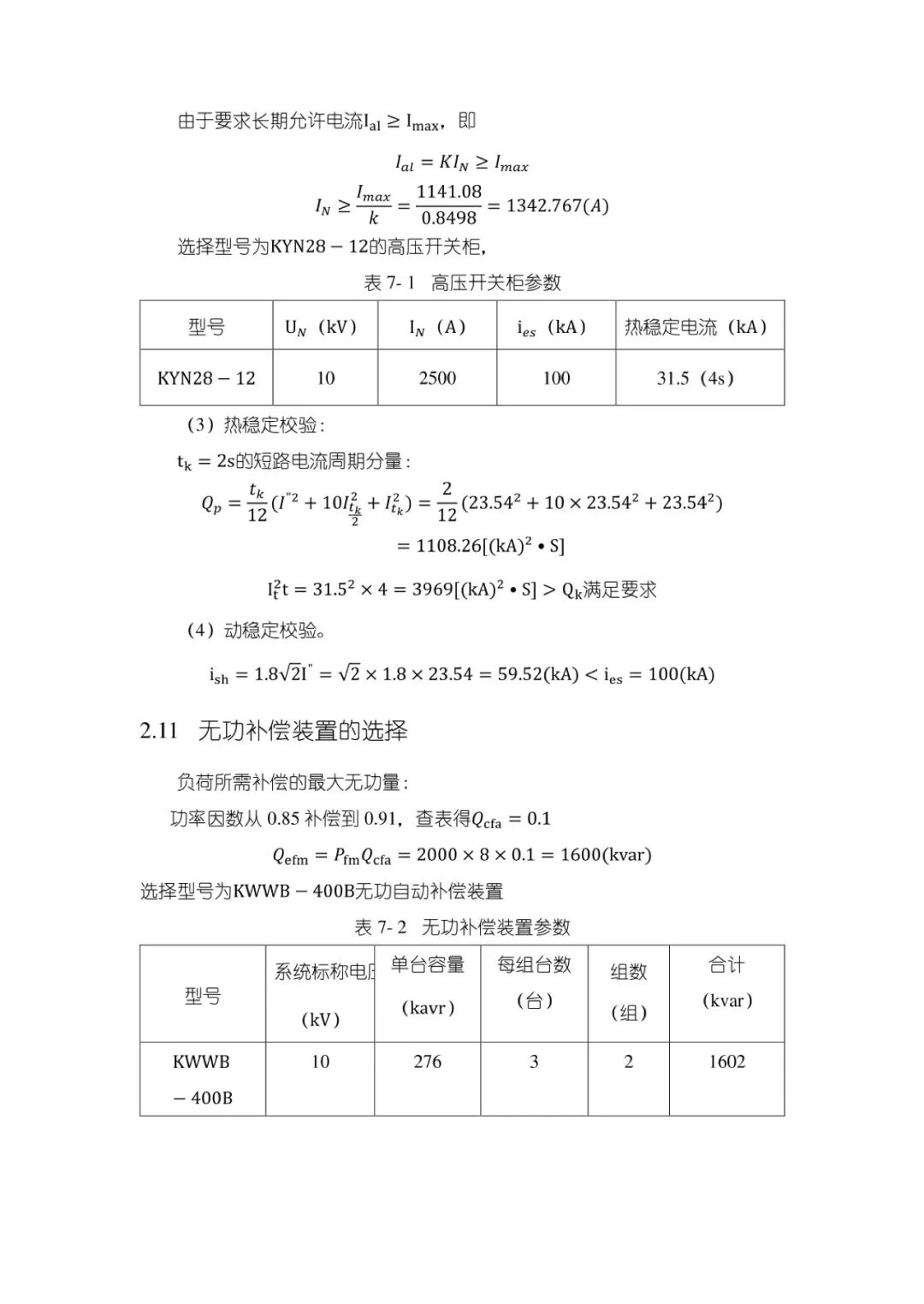

变电站设计计算公式（47）

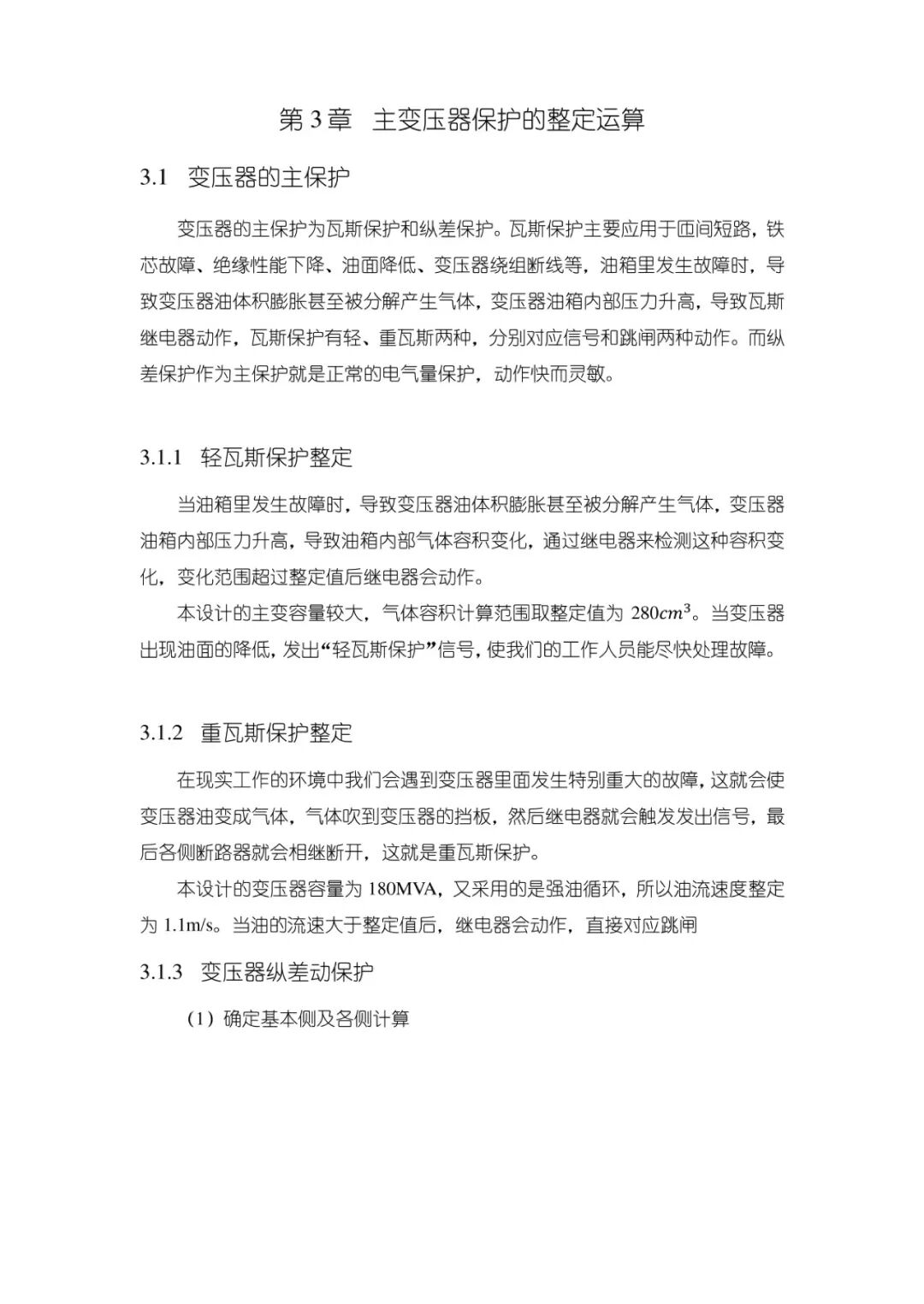

变电站设计计算公式（48）

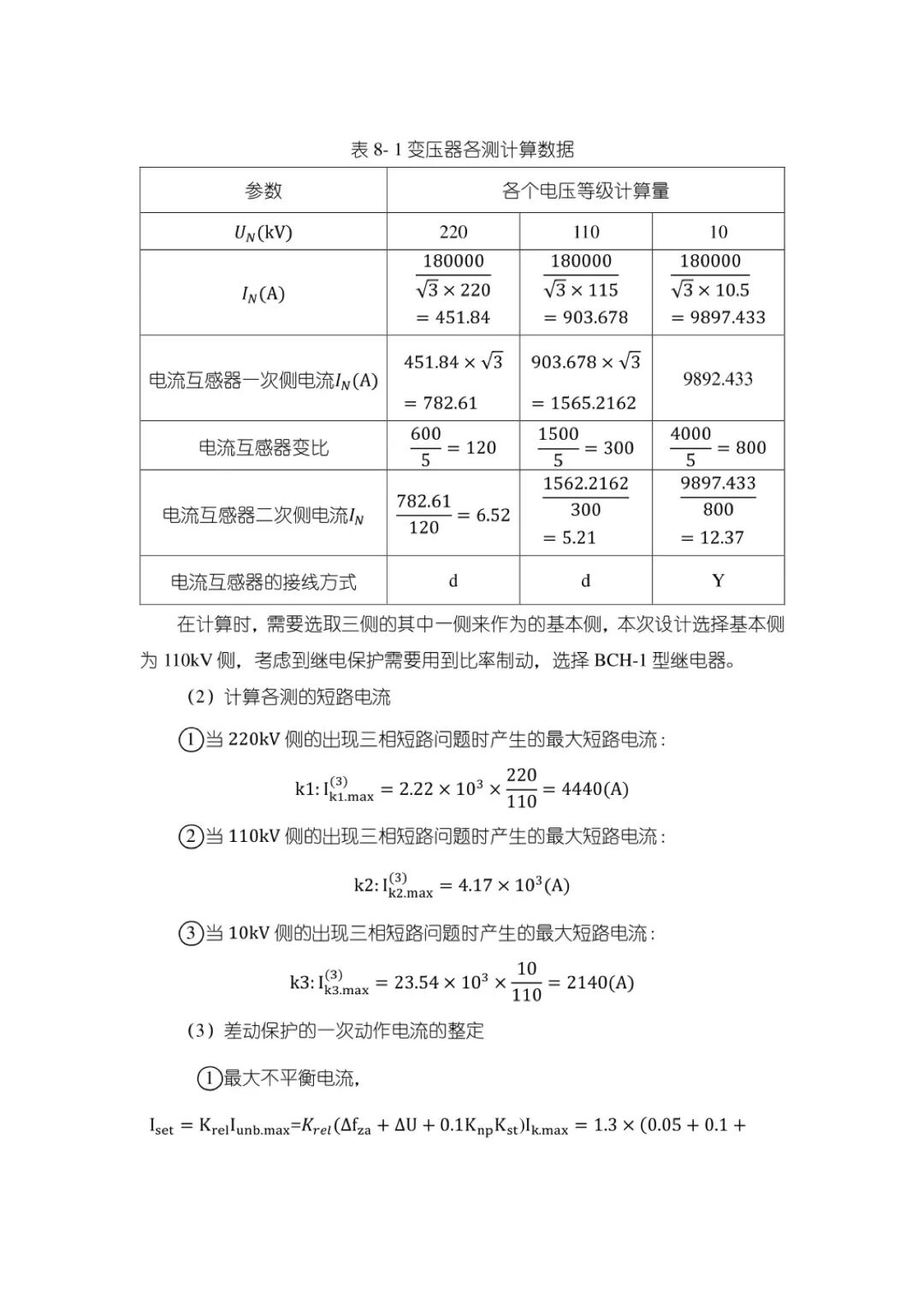

变电站设计计算公式（49）

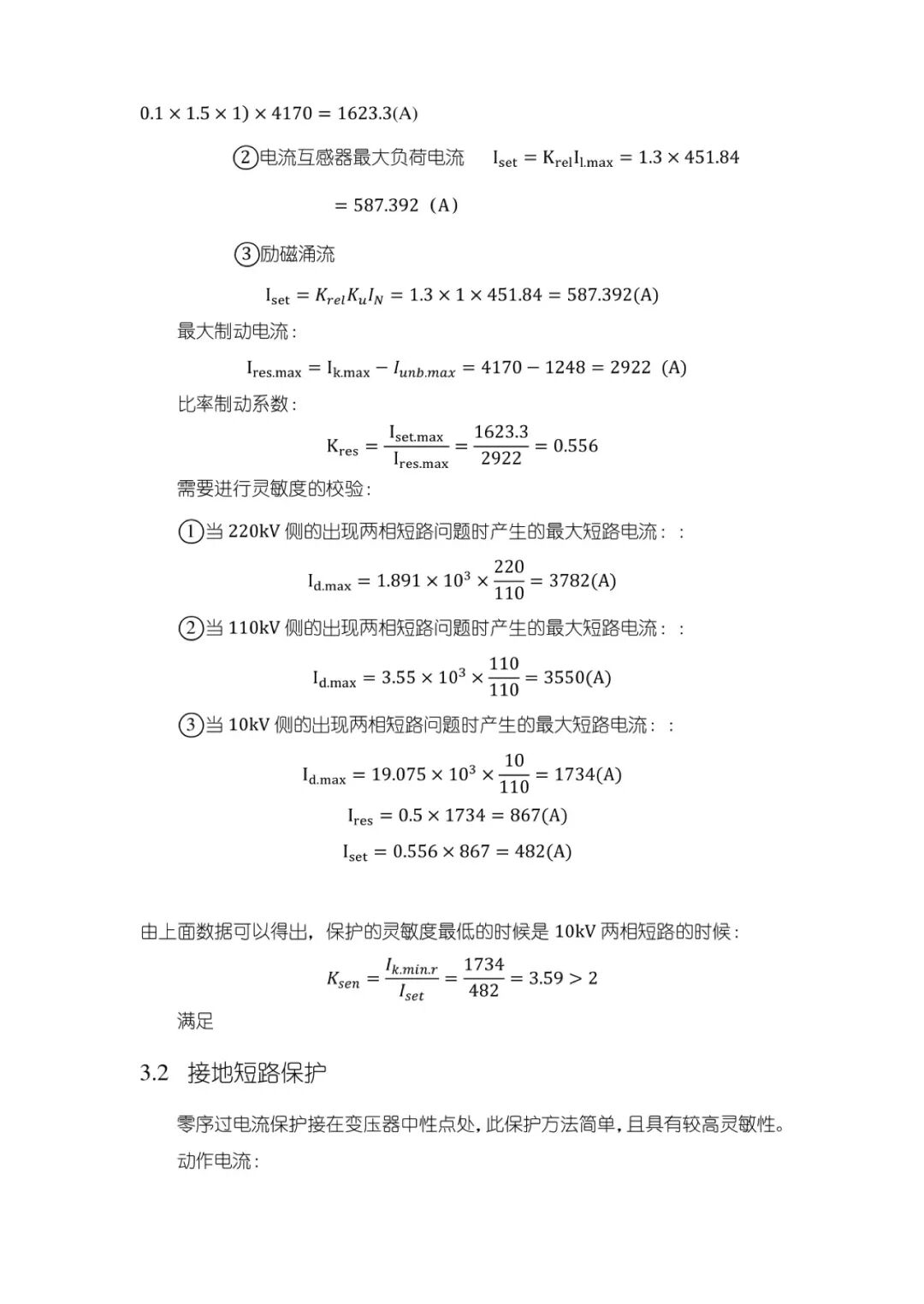

变电站设计计算公式（50）

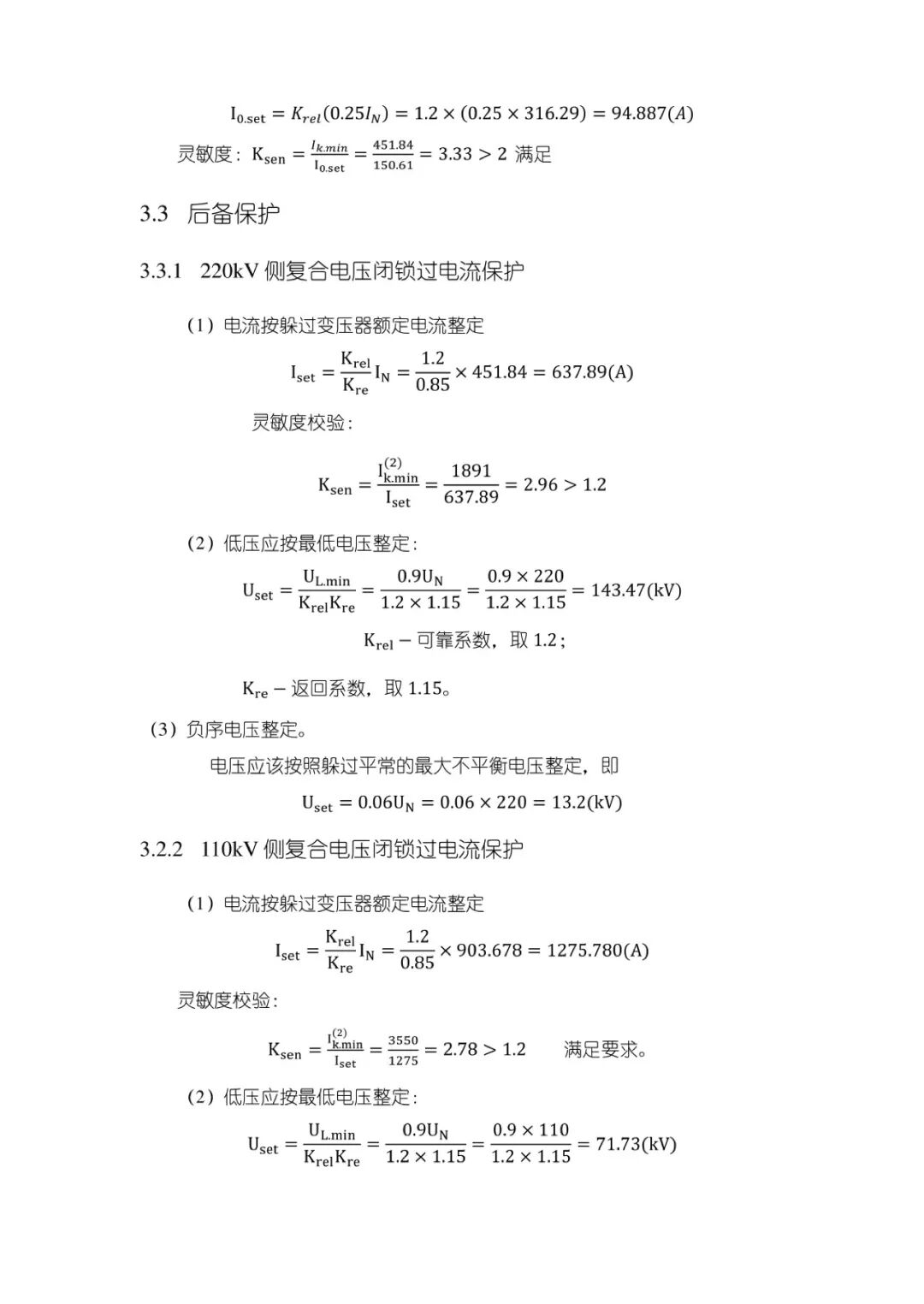

变电站设计计算公式（51）

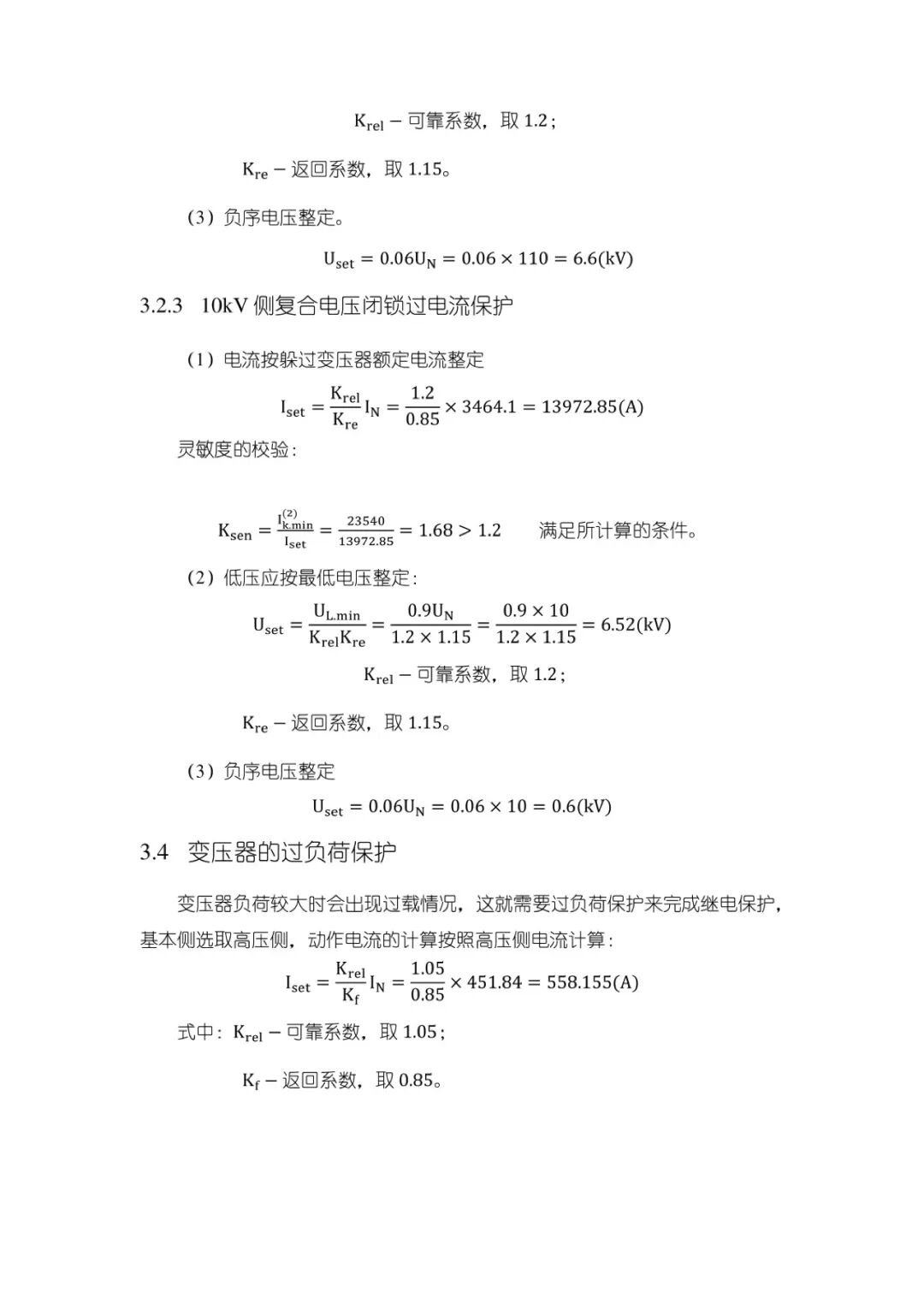

变电站设计计算公式（52）
来源：微信公众号「电力图书馆」· 原文链接 https://mp.weixin.qq.com/s/DQuEkX3P8SrzmiIg6taBlA
